SAOF 60x23 HT2-65 RA
物料号: 10.01.05.00847
扁平吸盘（椭圆形），便于动态搬运
| 尺寸（长 x 宽） | 60 x 23 |
| 吸盘胶皮材料 | 高温材料 HT2 |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | RA |

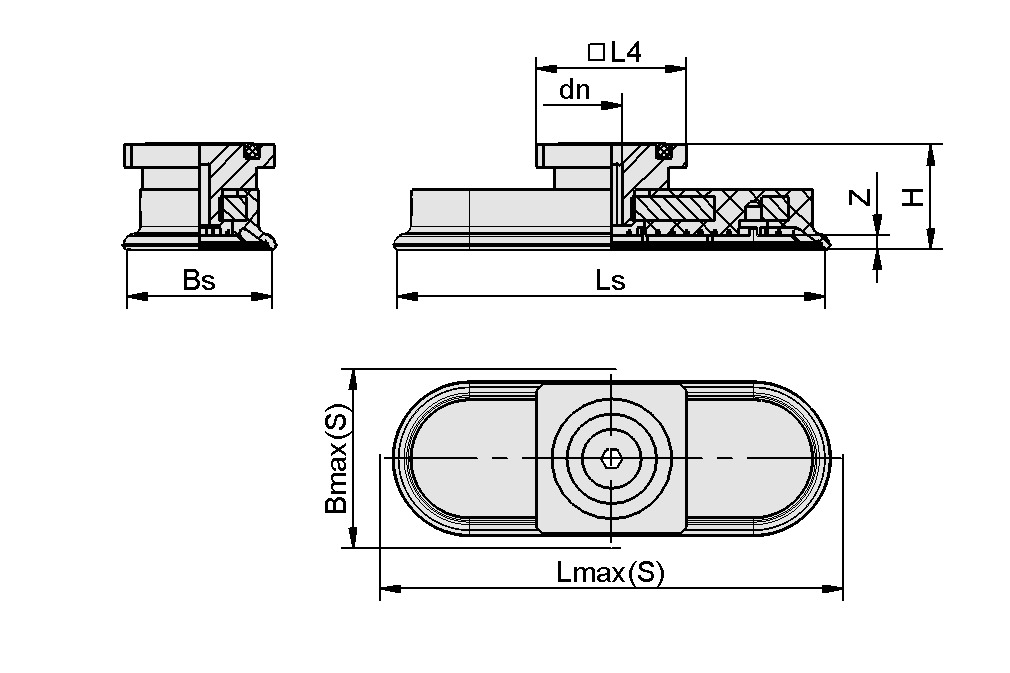

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 25 mm |
| Bs | 21.6 mm |
| dn | 4 mm |
| H | 21 mm |
| L4 | 32 mm |
| Lmax.(S) | 64 mm |
| Ls | 60.6 mm |
| Z（吸盘行程） | 3 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 57 N |
| 横向剪力 | 37 N |
| 卷数 | 3.89 cm³ |
| 工件最小半径（凸面） | 20 mm |
| 软管直径（建议）d | 4 mm |
| 尺寸（长 x 宽） | 60 x 23 |
| 连接 | 长方形转接件 |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 高温材料 HT2 |
| 材料硬度[邵氏 A］ | 65 Shore A |
| 耐热性 | 200 °C |
| 重量 | 33.5 g |
| 产品系列 | SAOF |
