- 新的
SAOXB 80x40 ED-85 SC04310.01.06.05782高速波纹管吸盘可在高度弯曲和油污表面上实现最大的动态效果
| 尺寸（长 x 宽） | 80x40 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 85 (Shore A) |
| 吸盘折数 | 1.5 |
- 新的

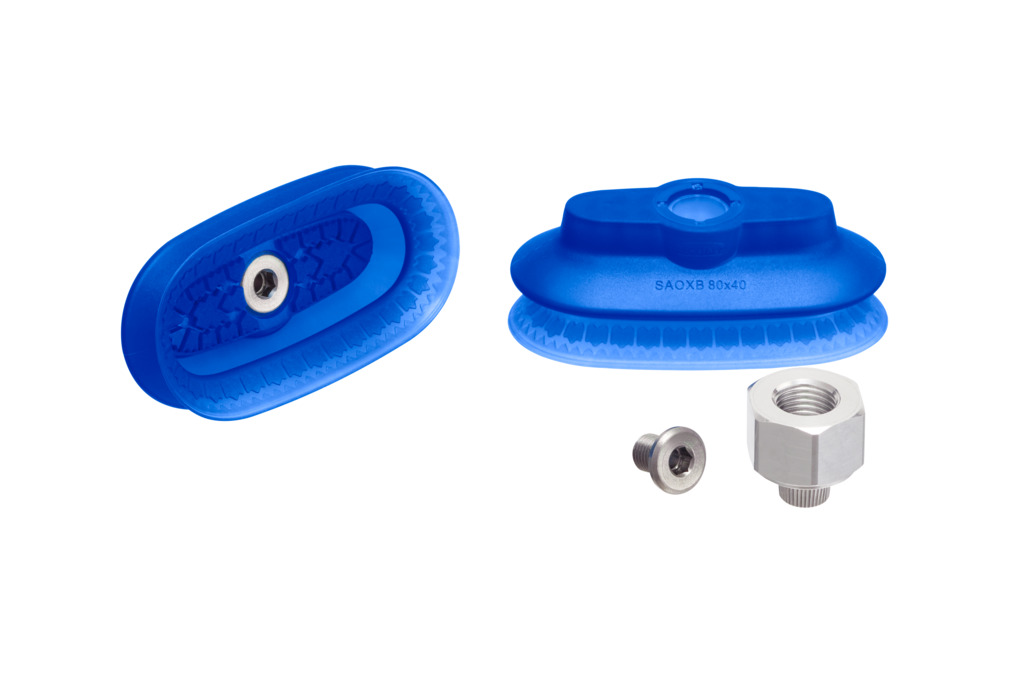

SAOXB 80x40 ED-85 G1/4-IG MOD
物料号: 10.01.06.06026
高速波纹管吸垫 在高度弯曲和油污表面上实现最大动态效果 油表面上实现最大动力
| 尺寸（长 x 宽） | 80x40 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 85 (Shore A) |
| 吸盘折数 | 1.5 |
| 螺纹接头材料 | 铝 |

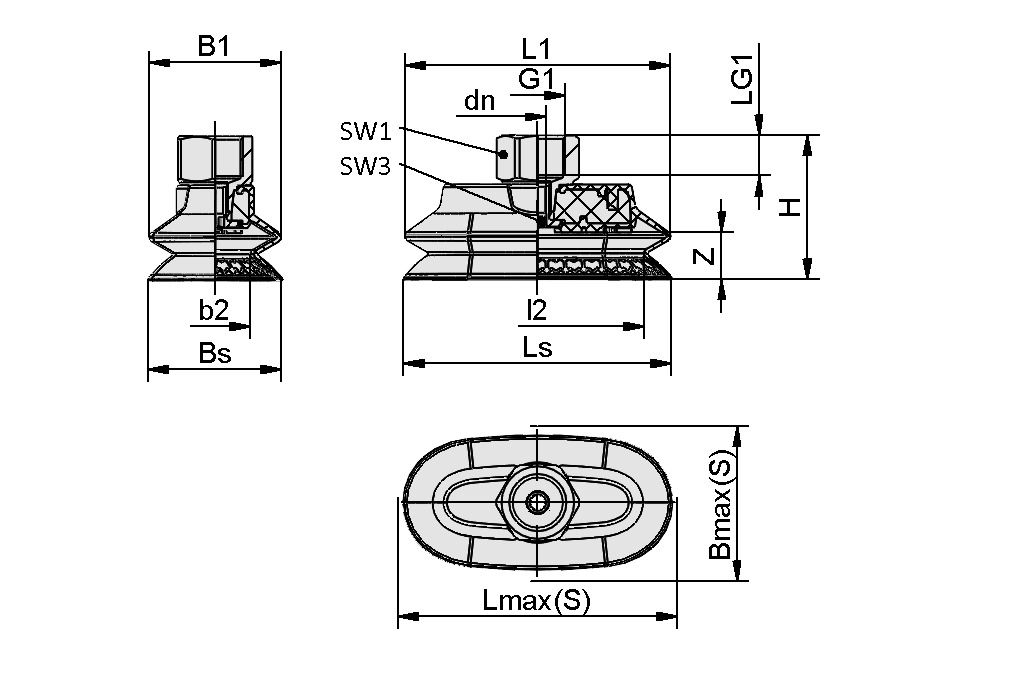

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| G1 | G1/4"-F |
| H | 42.7 mm |
| Z（吸盘行程） | 14 mm |
| B1 | 39 mm |
| L1 | 78.8 mm |
| Bs | 39 mm |
| dn | 4.5 mm |
| SW3 | 5 mm |
| Ls | 80 mm |
| Lmax.(S) | 84 mm |
| 最大值（S） | 46 mm |
| LG1 | 12 mm |
| SW1 | 22 mm |
| l2 | 63 mm |
| b2 | 23 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 吸力（-600 mbar） | 76.1 N |
| 拉脱力 | 96.6 N |
| 产品系列 | SAOXB |
| 螺纹接头材料 | 铝 |
| 吸盘折数 | 1.5 |
| 材料硬度[邵氏 A］ | 85 Shore A |
| 尺寸（长 x 宽） | 80x40 |
| 工件最小半径（凸面） | 17.5 mm |
| 卷数 | 30.9 cm³ |
文件
文件
备件
