- 新的
SAOXB 60x30 ED-85 SC04310.01.06.05781高速波纹管吸盘可在高度弯曲和油污表面上实现最大的动态效果
| 尺寸（长 x 宽） | 60x30 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 85 (Shore A) |
| 吸盘折数 | 1.5 |
- 新的
SAOXB 60x30 ED-85 M10-AG
物料号: 10.01.06.05869
| 尺寸（长 x 宽） | 60x30 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 85 (Shore A) |
| 吸盘折数 | 1.5 |
| 螺纹接头材料 | 铝 |

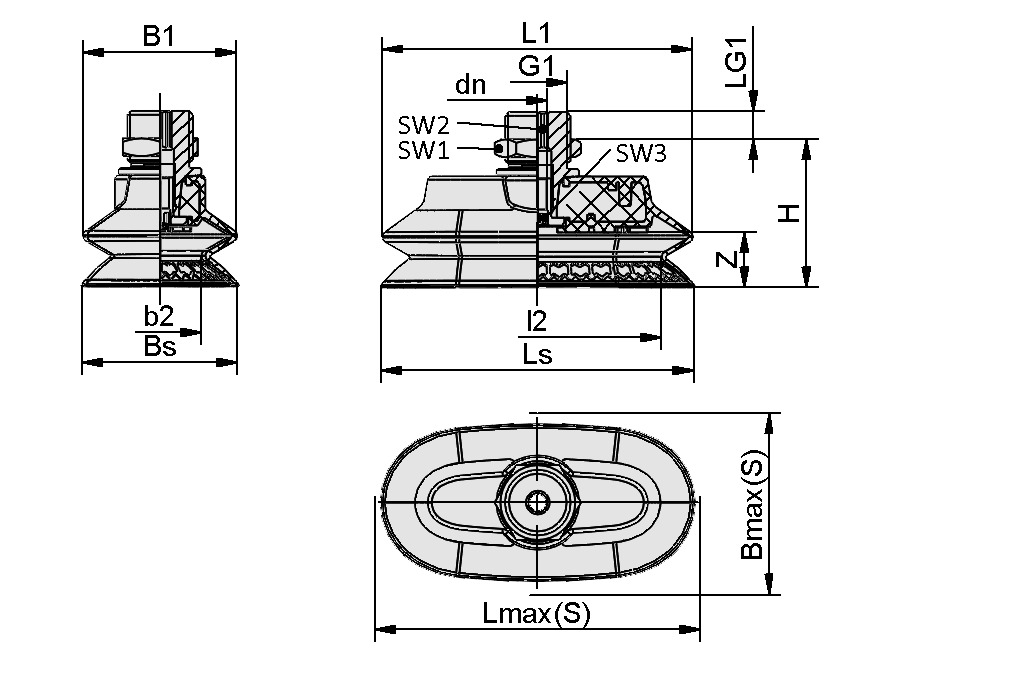

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| G1 | M10-M |
| H | 33 mm |
| Z（吸盘行程） | 10.5 mm |
| B1 | 29.5 mm |
| L1 | 59.2 mm |
| Bs | 30 mm |
| dn | 4 mm |
| SW3 | 5 mm |
| Ls | 60 mm |
| Lmax.(S) | 63 mm |
| 最大值（S） | 34 mm |
| LG1 | 9.5 mm |
| SW1 | 16 mm |
| SW2 | 5 mm |
| l2 | 45.6 mm |
| b2 | 15.6 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 吸力（-600 mbar） | 37.4 N |
| 拉脱力 | 62.5 N |
| 产品系列 | SAOXB |
| 螺纹接头材料 | 铝 |
| 吸盘折数 | 1.5 |
| 材料硬度[邵氏 A］ | 85 Shore A |
| 尺寸（长 x 宽） | 60x30 |
| 工件最小半径（凸面） | 15 mm |
| 卷数 | 13.7 cm³ |
