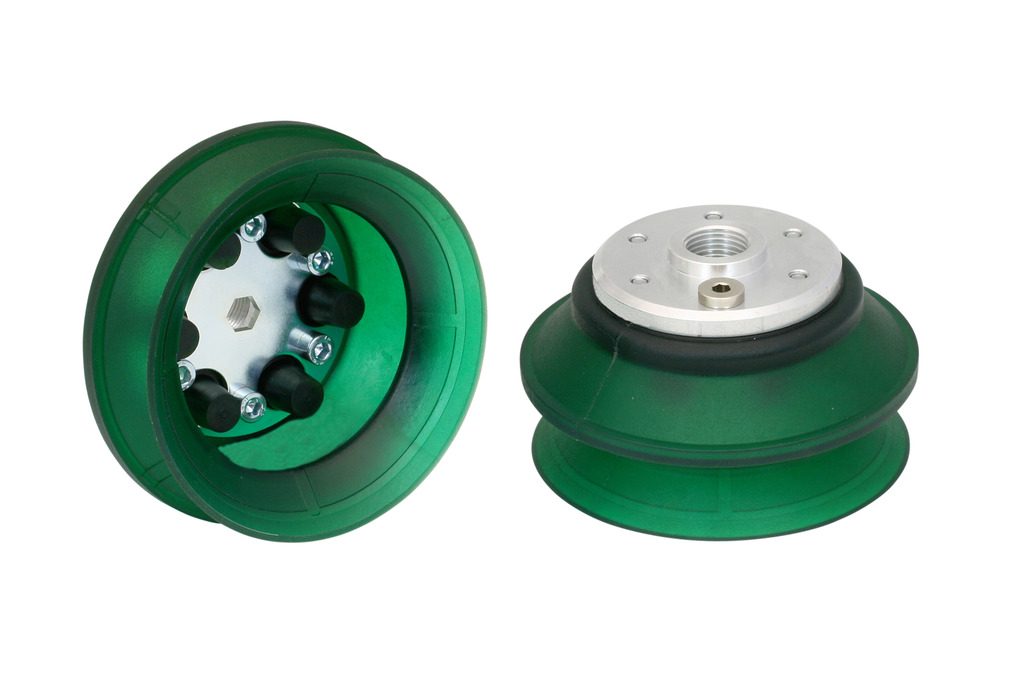

FSGA 110 VU1-72 G1/2-IG ON

物料号: 10.01.06.00497

波纹吸盘（圆）具有最佳适应性，同化于凹凸不平的表面

尺寸	110
吸盘胶皮材料	氨基甲酸乙酯橡胶 VU1
材料硬度[邵氏 A］	72 (Shore A)
连接	G1/2"-F
吸盘折数	1.5

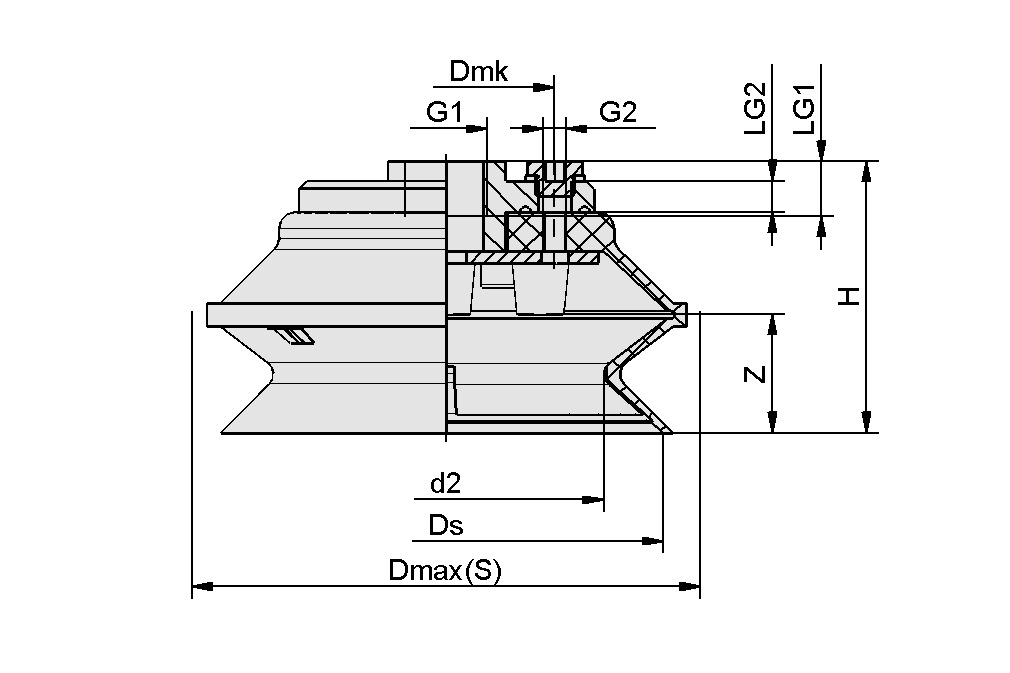

设计参数

Design image

属性	价值
d2	80 mm
最大值（S）	127 mm
Dmk	55 mm
Ds	110 mm
G1	G1/2"-F
G2	G1/8"-F
H	69 mm
LG1	14 mm
LG2	8 mm
Z（吸盘行程）	30 mm

注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。

技术参数

属性	价值
吸力（-600 mbar）	295 N
拉脱力	420 N
卷数	350 cm³
工件最小半径（凸面）	100 mm
软管直径（建议）d	9 mm
尺寸	110
螺纹接头系列	N 037
吸盘胶皮材料	氨基甲酸乙酯橡胶 VU1
材料硬度[邵氏 A］	72 Shore A
重量	332.2 g
产品系列	FSGA
吸盘折数	1.5

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
