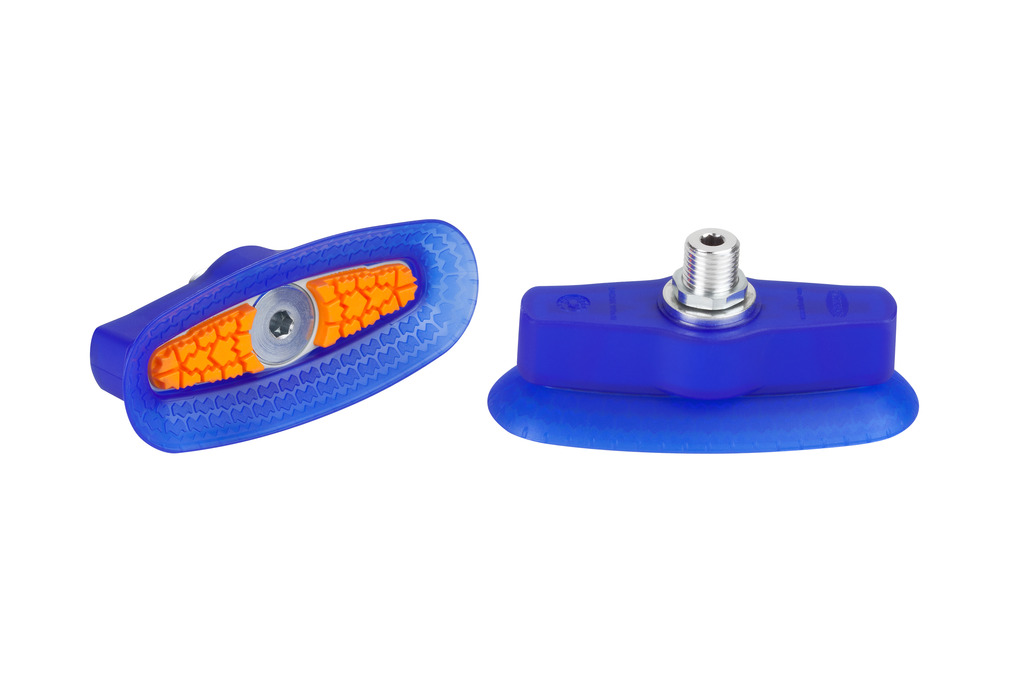

SAOXM 100x40 ED-85 M10-AG
物料号: 10.01.24.00027
高速钟形吸盘 用于（椭圆形）非常动态地搬运 光滑和油性工件
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 85 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | M10-AG |
| 附加功能吸盘胶皮 | 摩擦片 |

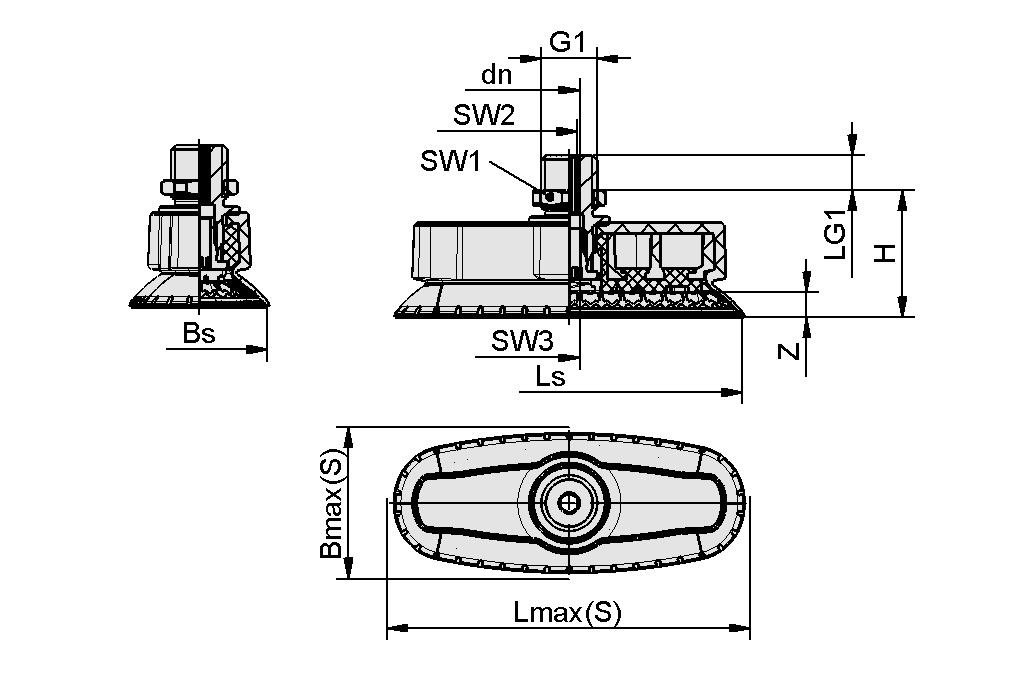

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 51 mm |
| Bs | 41.6 mm |
| dn | 4.1 mm |
| G1 | M10-M |
| H | 37.7 mm |
| LG1 | 8 mm |
| Lmax.(S) | 109 mm |
| Ls | 101.8 mm |
| SW1 | 16 mm |
| SW2 | 4 mm |
| SW3 | 6 mm |
| Z（吸盘行程） | 7.3 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 173 N |
| 横向剪力 | 135 N |
| 油性表面的横向剪力 | 156 N |
| 卷数 | 24 cm³ |
| 工件最小半径（凸面） | 32 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸（长 x 宽） | 100 x 40 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 85 Shore A |
| 重量 | 65.4 g |
| 产品系列 | SAOXM |
