SAOG-S 95x40 NBR-60 M10-AG
物料号: 10.01.01.12304

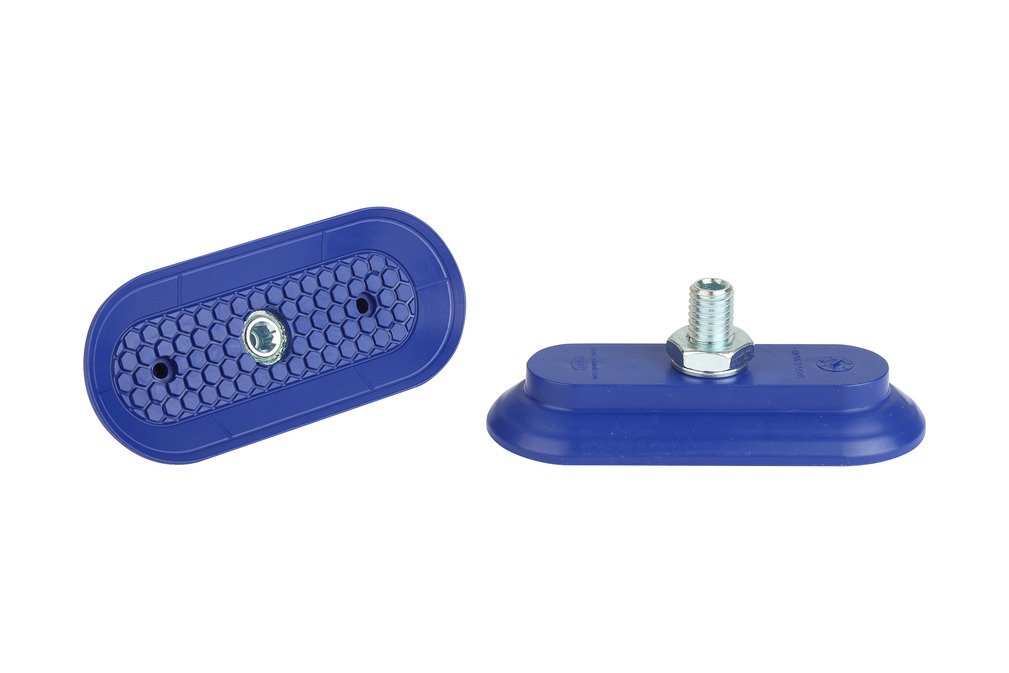

钟形吸盘（椭圆形），非常动态地处理光滑和油性的工件
| 尺寸（长 x 宽） | 95x40 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 螺纹接头材料 | 钢 |
| 连接 | M10-AG |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 46 mm |
| Bs | 40.6 mm |
| dn | 4 mm |
| G1 | M10-M |
| H | 33.5 mm |
| LG1 | 10 mm |
| Lmax.(S) | 101 mm |
| Ls | 95.6 mm |
| SW1 | 16 mm |
| Z（吸盘行程） | 6 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 165 N |
| 横向剪力 | 192 N |
| 油性表面的横向剪力 | 110 N |
| 卷数 | 18 cm³ |
| 工件最小半径（凸面） | 35 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸（长 x 宽） | 95 x 40 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 吸盘折数 | 0 |
| 重量 | 49.7 g |
| 产品系列 | SAOG-S |
