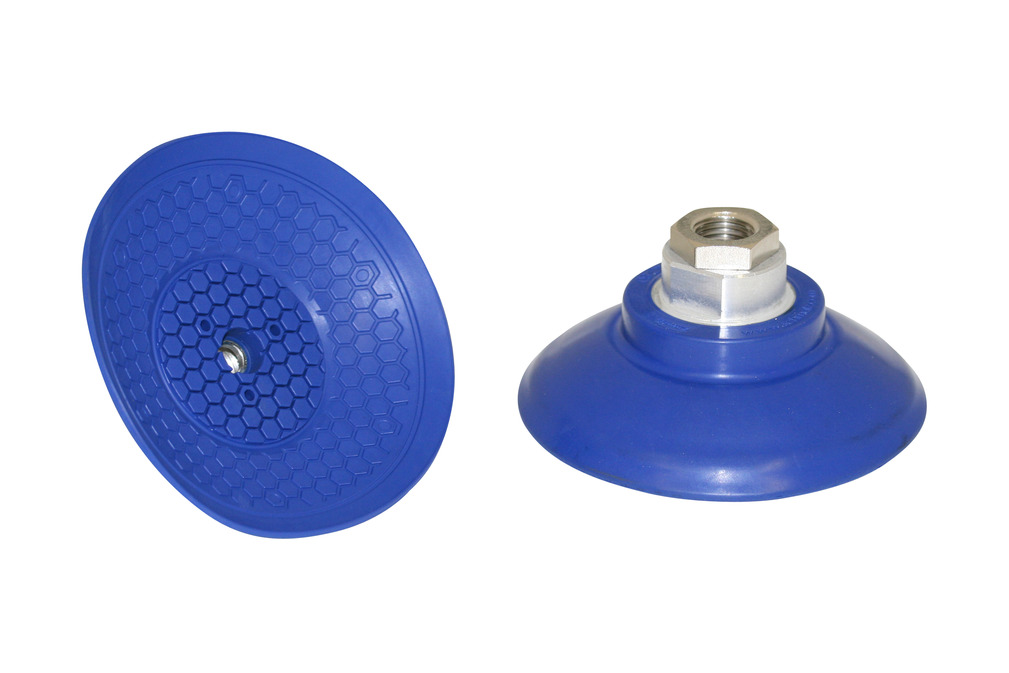

SAG 80 NBR-60 G1/4-IG
物料号: 10.01.01.12268
钟形吸盘（圆形），可最好地适应强烈弯曲的表面
| 尺寸 | 80 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | G1/4-IG |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 6 mm |
| 最大值（S） | 90.7 mm |
| Ds | 83 mm |
| G1 | G1/4"-F |
| H | 40 mm |
| LG1 | 15 mm |
| SW1 | 22 mm |
| Z（吸盘行程） | 12.8 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 217 N |
| 横向剪力 | 284 N |
| 油性表面的横向剪力 | 167 N |
| 卷数 | 44 cm³ |
| 工件最小半径（凸面） | 70 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸 | 80 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 吸盘折数 | 0 |
| 重量 | 59.1 g |
| 产品系列 | SAG |
