SGF 125 HT1-60 G3/8-IG
物料号: 10.01.01.13205

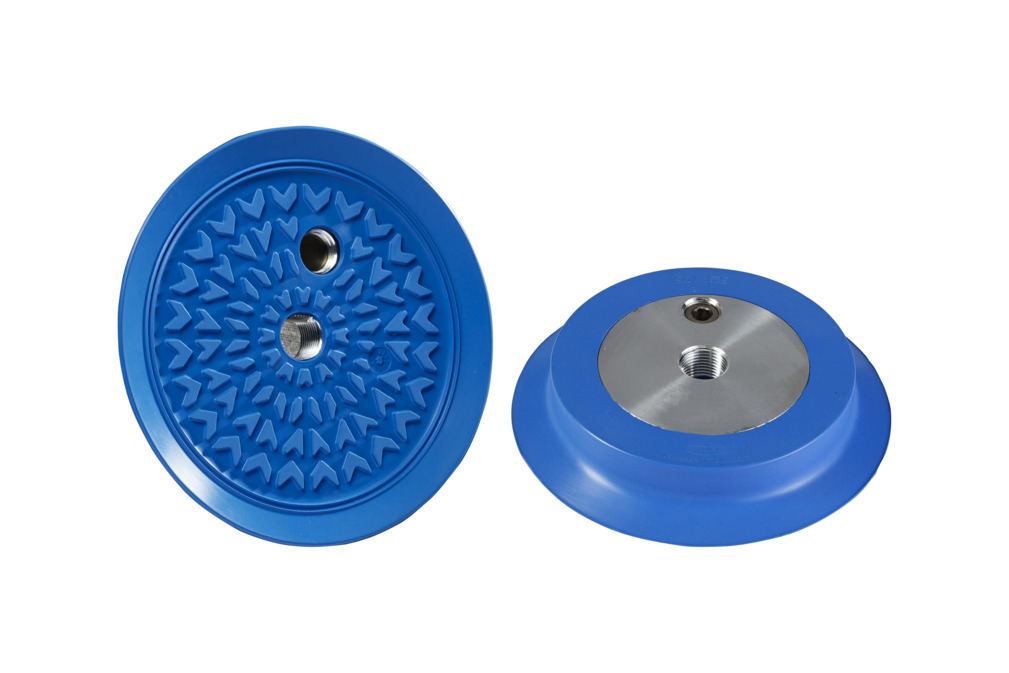

用于搬运玻璃的扁平吸盘（圆形）
| 尺寸 | 125 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 连接 | G3/8"-F |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 100 mm |
| d3 | 70 mm |
| 最大值（S） | 130 mm |
| Ds | 123 mm |
| G1 | G3/8"-F |
| G2 | G1/4"-F |
| H | 21.4 mm |
| L2 | 26.5 mm |
| LG1 | 14 mm |
| LG2 | 14 mm |
| Z（吸盘行程） | 3 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 730 N |
| 吸力 d2 | 470 N |
| 卷数 | 43.78 cm³ |
| 工件最小半径（凸面） | 1,500 mm |
| 软管直径（建议）d | 9 mm |
| 尺寸 | 125 |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 重量 | 290 g |
| 产品系列 | SGF |
文件
文件
备件
DR-SGF 125 HT1-6010.01.01.12890用于 SGF 吸盘的橡胶密封件
| 尺寸 | 125 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 高度 H | 21.4 (mm) |
