SAB 40 HT1-60 G3/8-IG
物料号: 10.01.06.03053

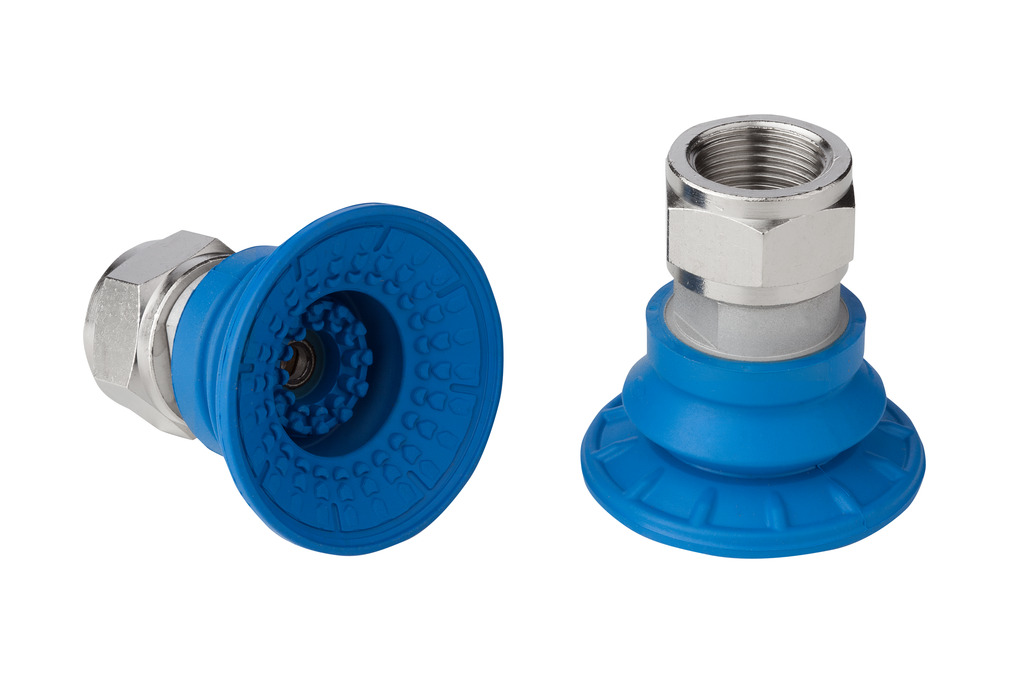

波纹吸盘（圆） 用于无标记搬运工件
| 尺寸 | 40 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 螺纹接头材料 | 镀镍 |
| 连接 | G3/8-IG |
| 吸盘折数 | 1.5 |

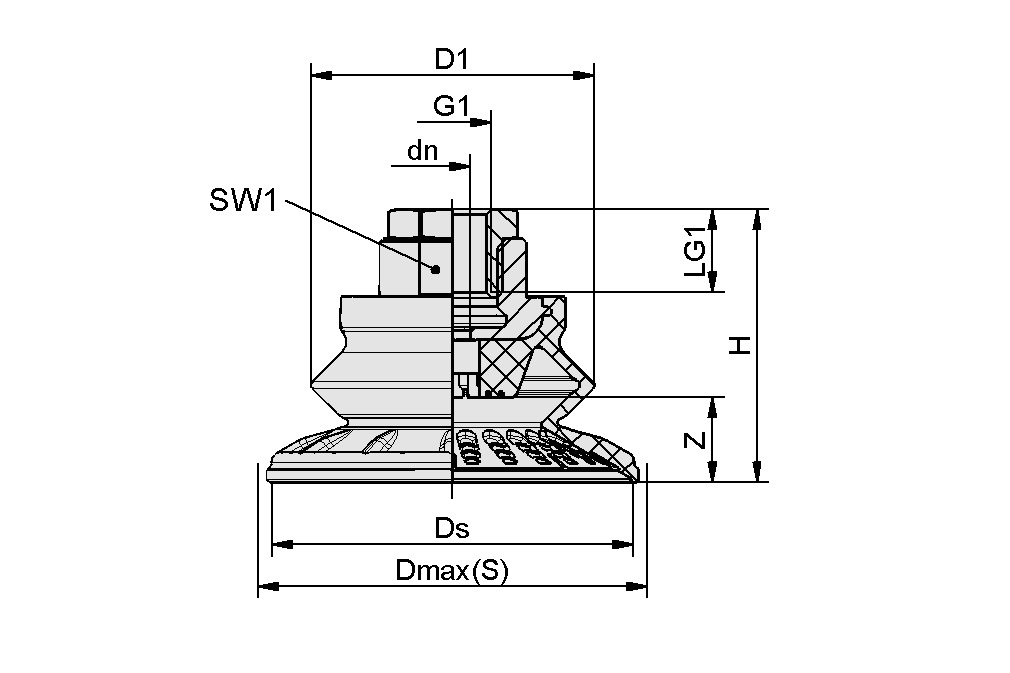

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 4 mm |
| D1 | 32 mm |
| 最大值（S） | 45 mm |
| Ds | 40.1 mm |
| G1 | G3/8"-F |
| H | 44.8 mm |
| LG1 | 9.5 mm |
| SW1 | 22 mm |
| Z（吸盘行程） | 9.8 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 38 N |
| 拉脱力 | 59 N |
| 横向剪力 | 36 N |
| 油性表面的横向剪力 | 33 N |
| 卷数 | 8.68 cm³ |
| 工件最小半径（凸面） | 40 mm |
| 软管直径（建议）d | 4 mm |
| 尺寸 | 40 |
| 吸盘折数 | 1.5 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 重量 | 45.3 g |
| 产品系列 | SAB |
