DR-SGF 200 HT1-60
物料号: 10.01.01.12891

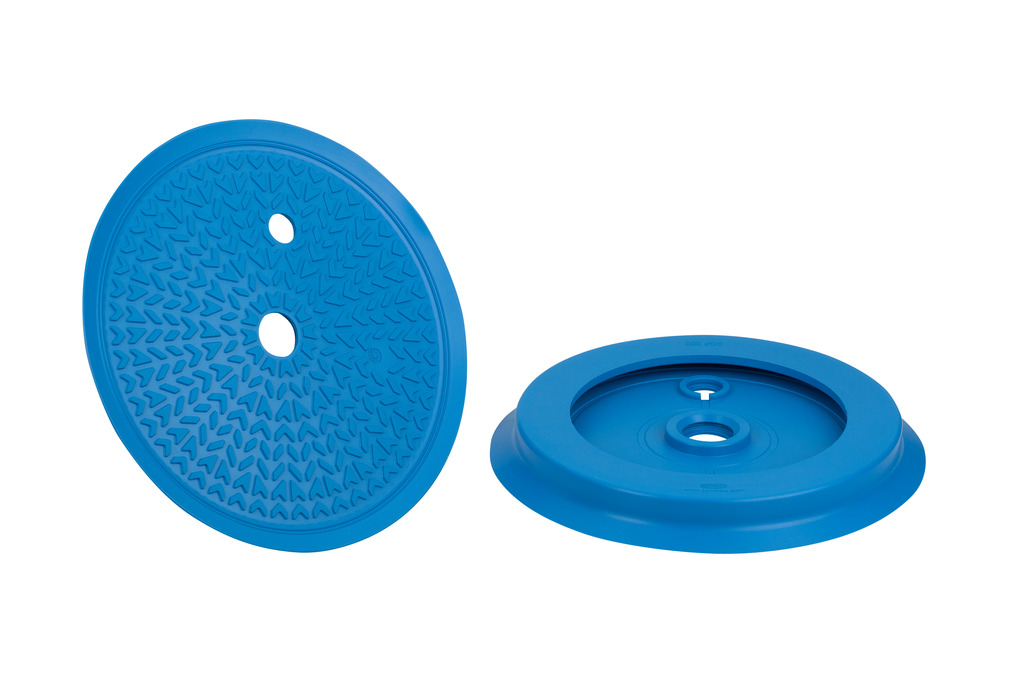

用于 SGF 吸盘的橡胶密封件
| 尺寸 | 200 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 高度 H | 22 (mm) |

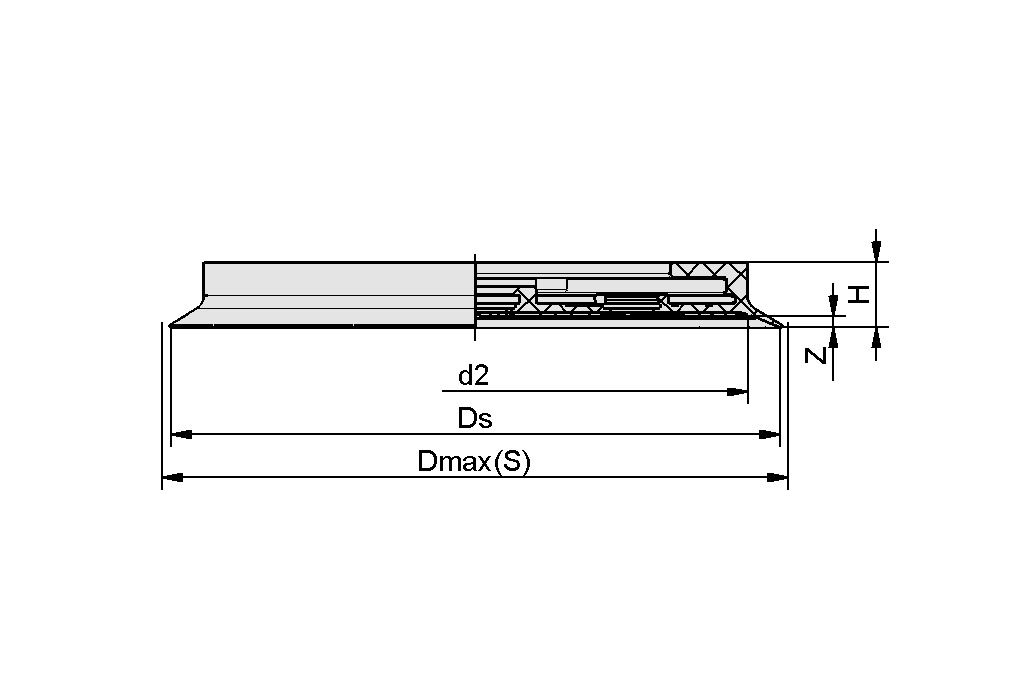

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 185 mm |
| Ds | 206 mm |
| 最大值（S） | 213 mm |
| H | 22 mm |
| Z（吸盘行程） | 3.6 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 1,880 N |
| 卷数 | 144.07 cm³ |
| 工件最小半径（凸面） | 3,500 mm |
| 尺寸 | 200 |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 重量 | 238.5 g |
| 产品系列 | DR-SGF |
