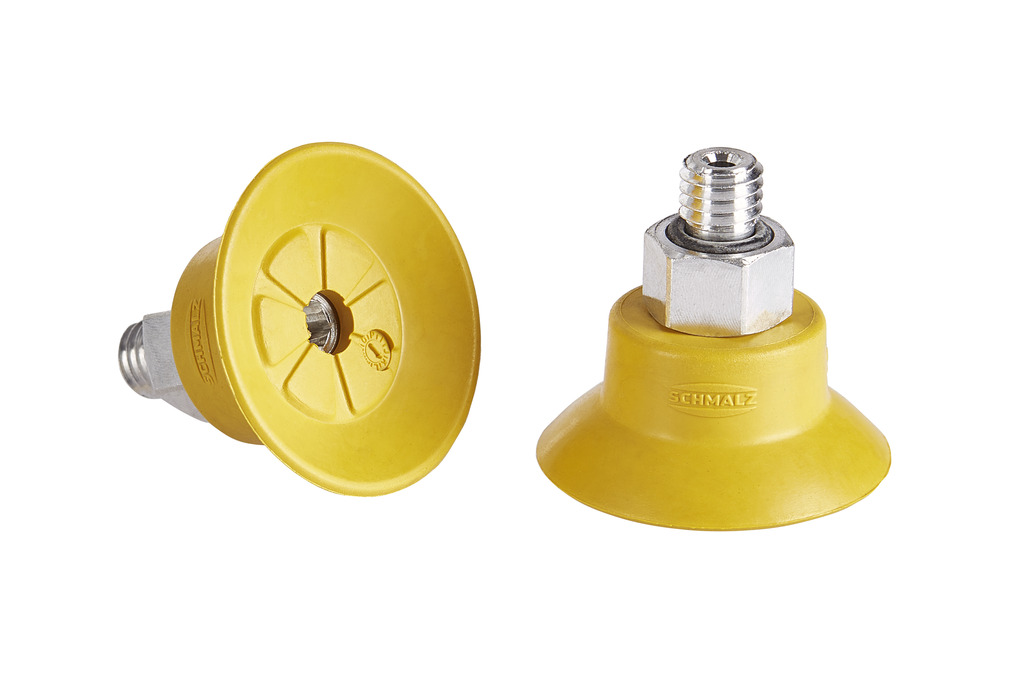

SUF 20 NBR-ESD-55 G1/8-AG
物料号: 10.01.01.14123
扁平吸盘（圆形），动态搬运纸箱和刚性包装
| 尺寸 | 20 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 产品系列 | SUF |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 22.8 mm |
| Ds | 20 mm |
| dn | 3.1 mm |
| G1 | G1/8"-M |
| H | 15.5 mm |
| LG1 | 7.5 mm |
| SW1 | 14 mm |
| Z（吸盘行程） | 2 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 15 N |
| 拉脱力 | 15 N |
| 卷数 | 0.5 cm³ |
| 工件最小半径（凸面） | 20 mm |
| 软管直径（建议）d | 4 mm |
| 尺寸 | 20 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 重量 | 5.5 g |
| 产品系列 | SUF |
| 吸盘折数 | 0 |
文件
文件
备件

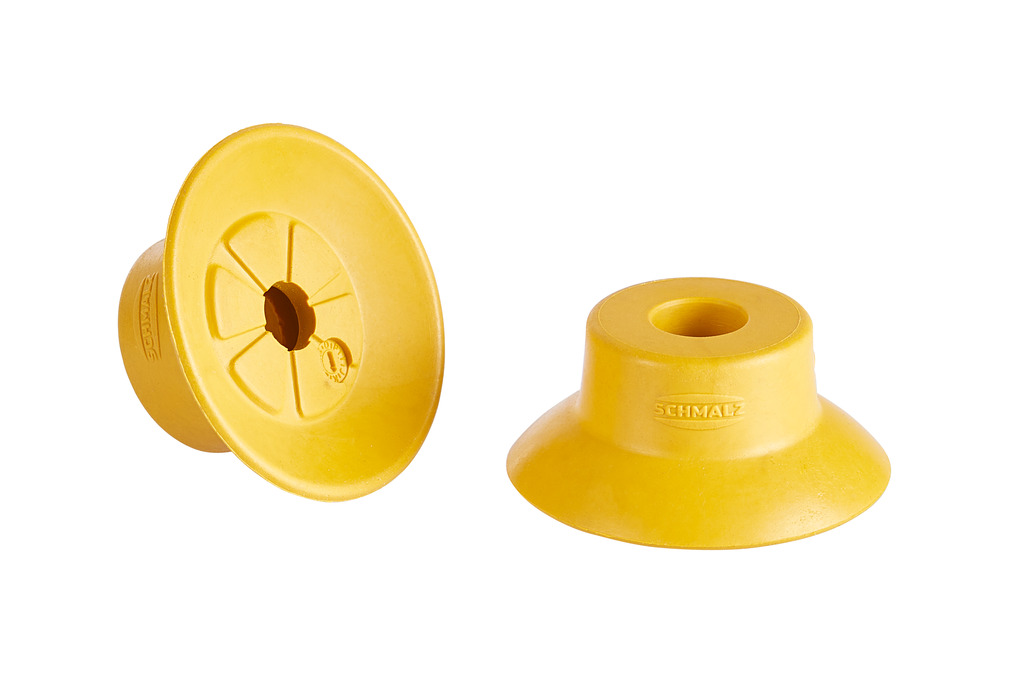

SUF 20 NBR-ESD-55 SC03010.01.01.14036扁平吸盘（圆）F. 工艺--
安全处理光滑或轻微
粗糙表面
| 尺寸 | 20 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
