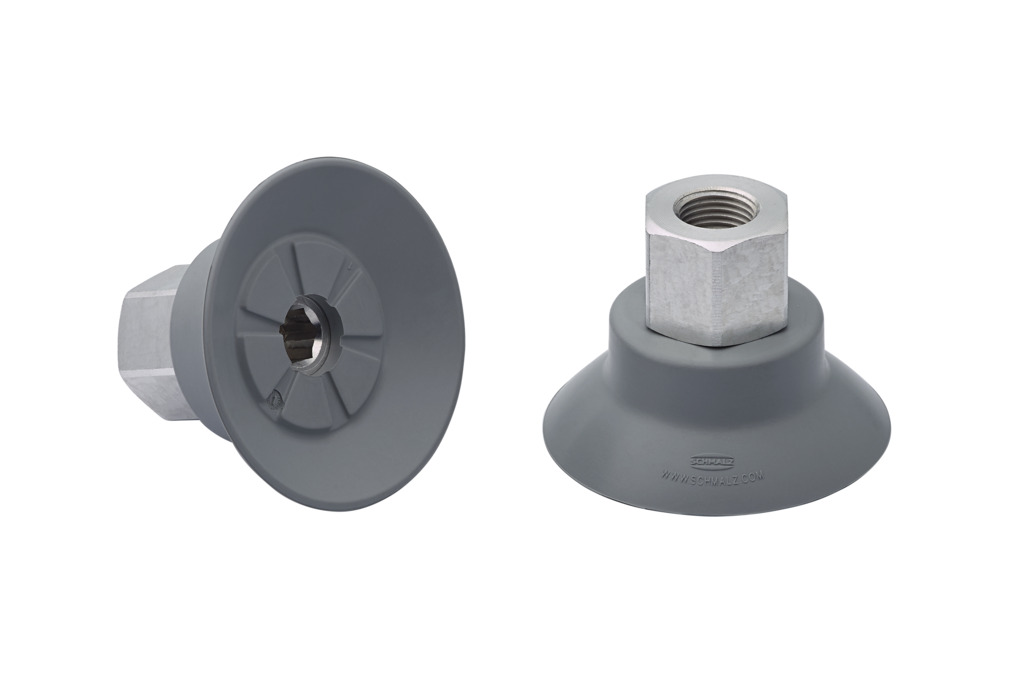

SUF 50 NBR-55 G1/8-IG
物料号: 10.01.01.14095
扁平吸盘（圆），用于工艺处理 安全地处理光滑或轻微 表面
| 尺寸 | 50 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 产品系列 | SUF |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 54.3 mm |
| Ds | 50 mm |
| dn | 6.1 mm |
| G1 | G1/8"-F |
| H | 31 mm |
| LG1 | 8 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 95 N |
| 拉脱力 | 95 N |
| 卷数 | 7.1 cm³ |
| 工件最小半径（凸面） | 75 mm |
| 软管直径（建议）d | 4 mm |
| 尺寸 | 50 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 重量 | 24.9 g |
| 产品系列 | SUF |
| 吸盘折数 | 0 |
文件
文件
备件
SUF 50 NBR-55 SC05010.01.01.13952扁平吸盘（圆）F. 工艺--
安全处理光滑或轻微
粗糙表面
| 尺寸 | 50 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
