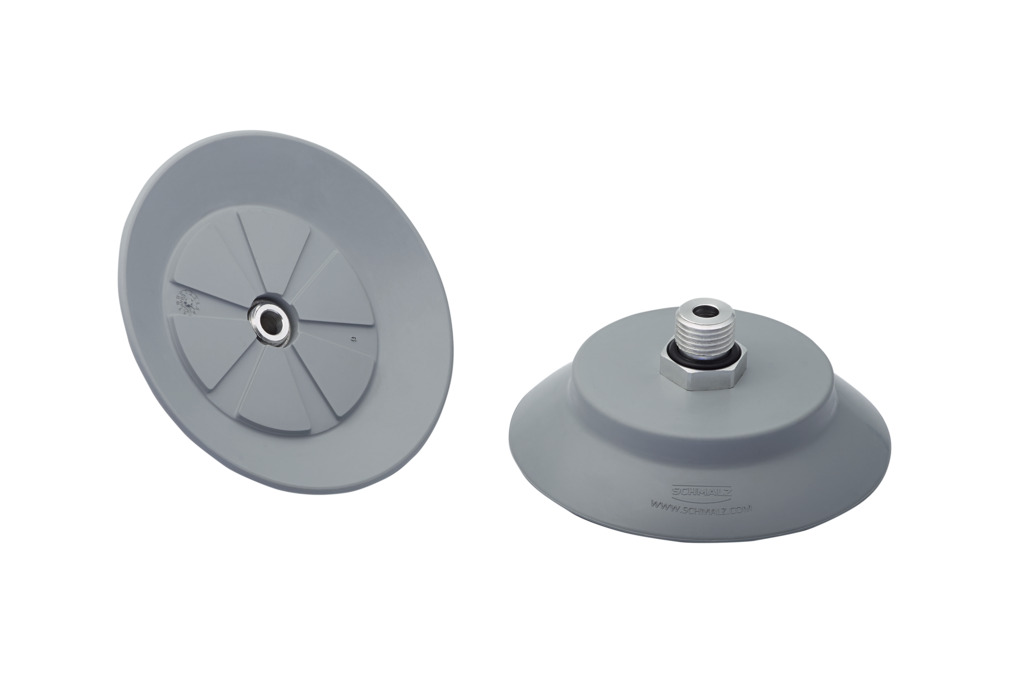

SUF 70 NBR-55 G1/4-AG
物料号: 10.01.01.14058
扁平吸盘（圆），用于工艺处理 安全地处理光滑或轻微 表面
| 尺寸 | 70 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 产品系列 | SUF |

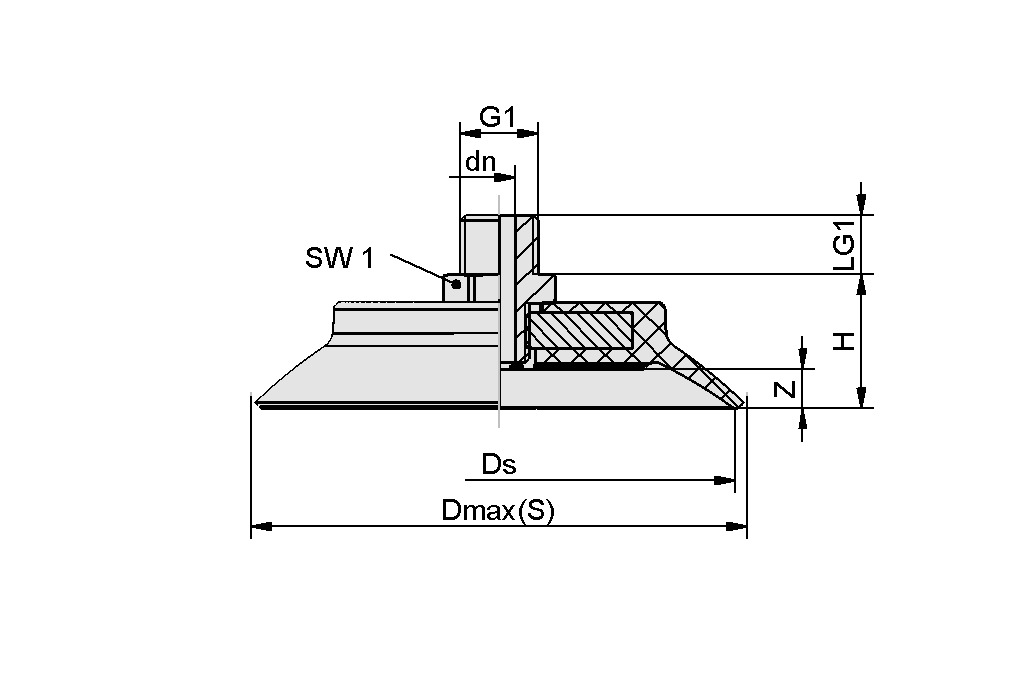

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 77.2 mm |
| Ds | 70 mm |
| dn | 5.1 mm |
| G1 | G1/4"-M |
| H | 22.5 mm |
| LG1 | 10 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 6 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 198 N |
| 拉脱力 | 198 N |
| 卷数 | 18 cm³ |
| 工件最小半径（凸面） | 100 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸 | 70 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 重量 | 59.6 g |
| 产品系列 | SUF |
| 吸盘折数 | 0 |
