SHFN 70 NK-45 G1/4-AG E TV

物料号: 10.01.01.12221

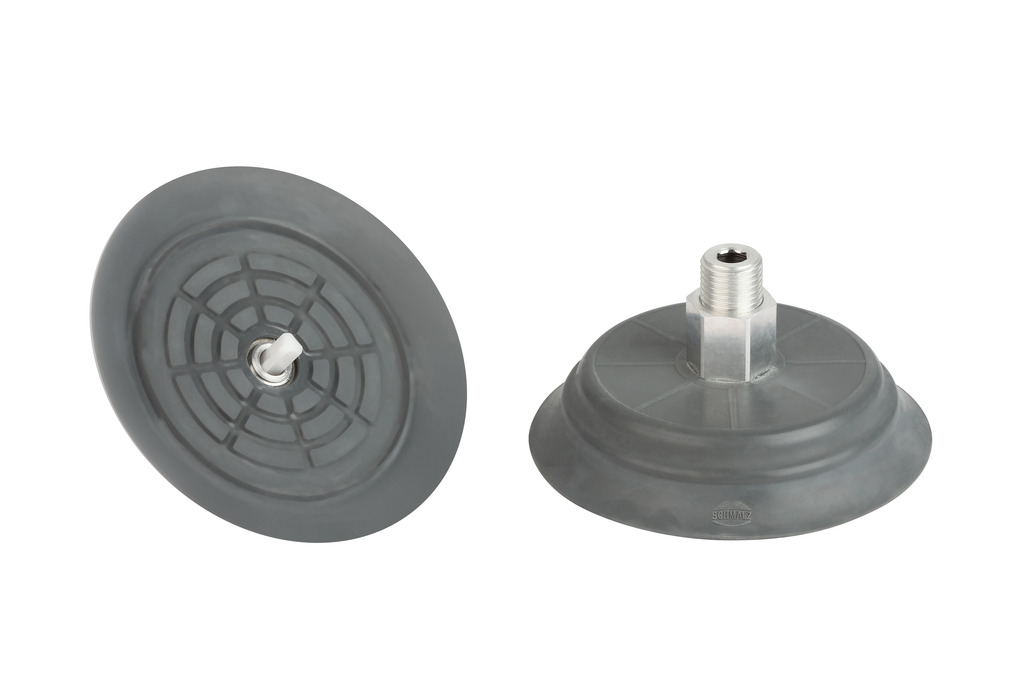

扁平吸盘（圆形），用于搬运处理木材

尺寸	70
吸盘胶皮材料	天然橡胶 NK
材料硬度[邵氏 A］	45 (Shore A)
连接	G1/4-AG
类型	E

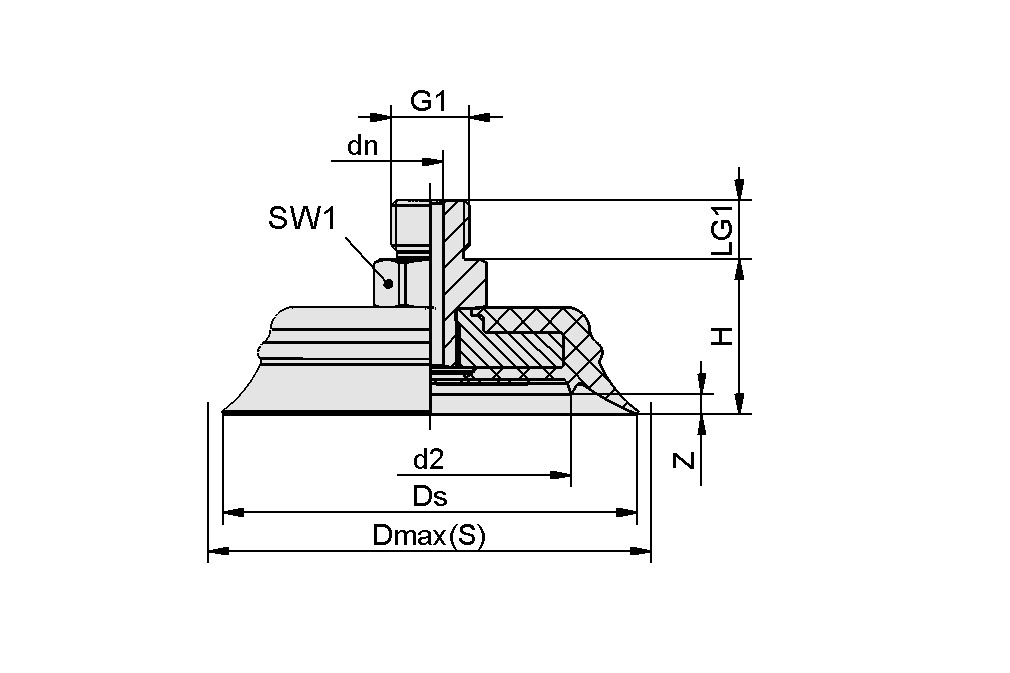

设计参数

Design image

属性	价值
d2	48 mm
dn	4.4 mm
最大值（S）	74 mm
Ds	70 mm
G1	G1/4"-M
H	33.4 mm
LG1	10 mm
SW1	17 mm
Z（吸盘行程）	4 mm

注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。

技术参数

属性	价值
尺寸	70
吸盘胶皮材料	天然橡胶 NK
吸力 d2	100 N
吸力（-600 mbar）	200 N
横向剪力	145 N
卷数	16 cm³
工件最小半径（凸面）	95 mm
软管直径（建议）d	6 mm
吸盘折数	0
重量	67 g
产品系列	SHFN

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数拉脱力：天然橡胶版本的拉脱力降低约 40% 软管直径：推荐的软管直径指的是长度约为 2 米的软管。

文件

备件

TVN G1/4-AG 9 N009

TVN G1/4-AG 9 N009 10.05.10.00065 连接头带内置螺纹接头感应阀

螺纹 G1	G1/4"-M
螺纹 G2	M10x1.25-M
弹簧吸盘行程 Z	9 (mm)
螺纹接头	N 009

SHF 70 NK-45 M10x1.25-IG E

SHF 70 NK-45 M10x1.25-IG E 10.01.01.12165 扁平吸盘（圆形），用于搬运处理木材

尺寸	70
螺纹 G1	M10x1.25-F
吸盘胶皮材料	天然橡胶 NK
材料硬度[邵氏 A］	45 (Shore A)
类型	E

辅料

SIEB 14.5x1 MS-A2 0.103/0.15

SIEB 14.5x1 MS-A2 0.103/0.15 10.05.03.00023 滤网保护真空系统免受污染

外部直径 D	14.5 (mm)
长度 L	1 (mm)
材料	黄铜 / 不锈钢
网眼尺寸	0.103 (mm)
导线直径	0.15 (mm)
