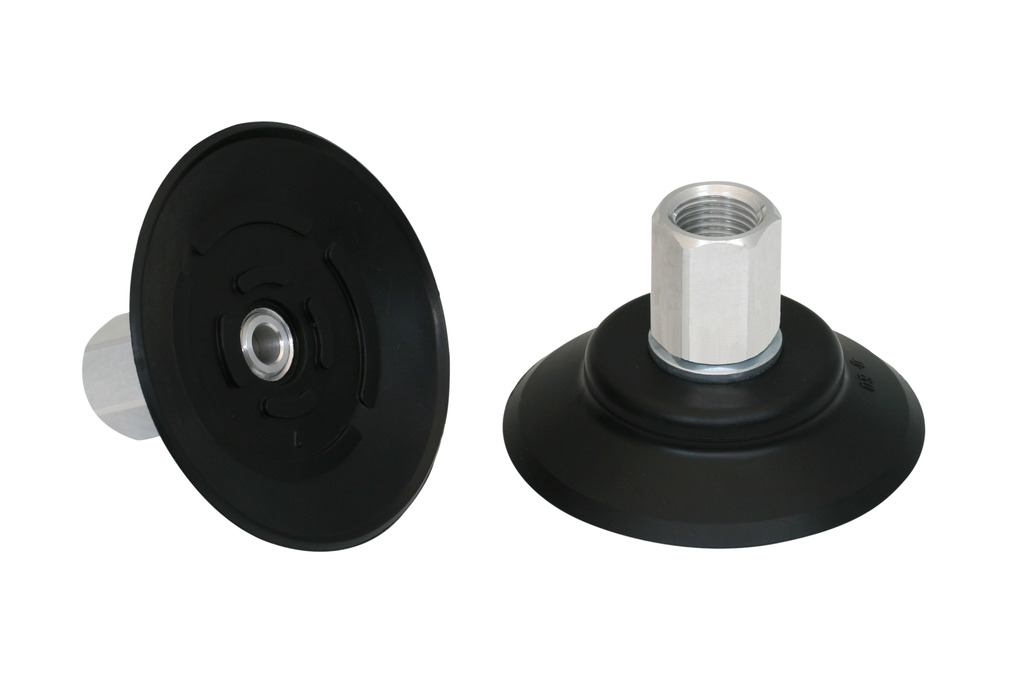

PFYN 60 NBR-55 G1/4-IG
物料号: 10.01.01.00092
扁平吸盘（圆），用于光滑表面或略微粗糙的表面
| 尺寸 | 60 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 螺纹接头材料 | 铝 |
| 产品系列 | PFYN |

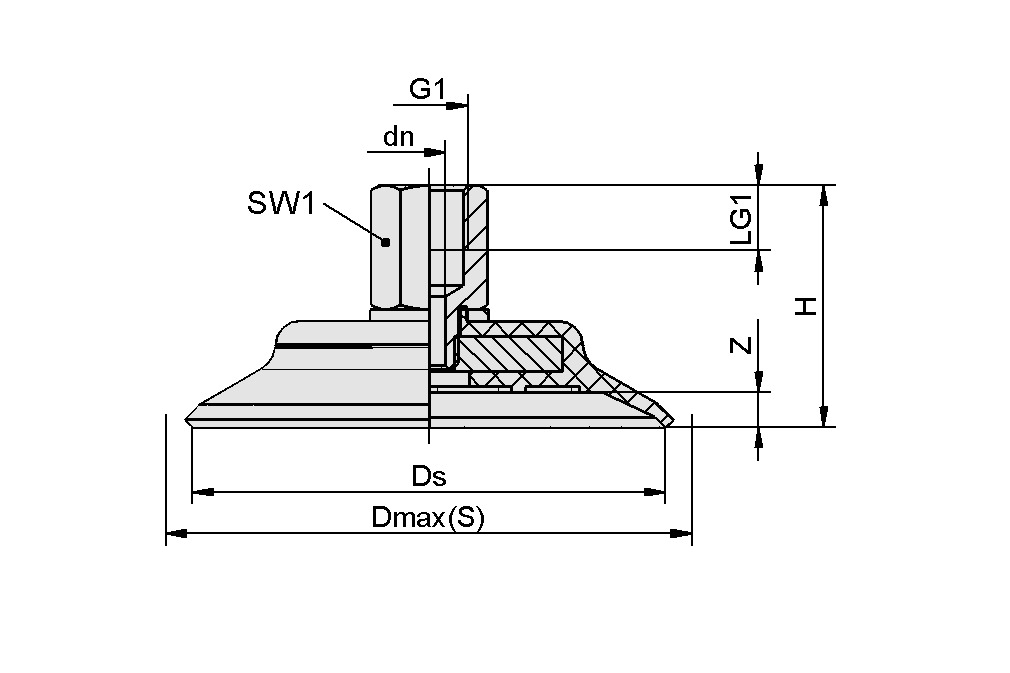

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 5.5 mm |
| 最大值（S） | 64 mm |
| Ds | 60 mm |
| G1 | G1/4"-F |
| H | 39 mm |
| LG1 | 11 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 4.7 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 125 N |
| 卷数 | 10 cm³ |
| 工件最小半径（凸面） | 100 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸 | 60 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 重量 | 36.9 g |
| 产品系列 | PFYN |
| 吸盘折数 | 0 |
