SC 040 G1/8-AG10.01.06.02490吸盘连接元件
"Schmalz 连接器“
| 连接类型 | 040 |
| 连接 | G1/8"-M |
| 长度 L1 | 20.2 (mm) |
| 装配长度 | 6 (mm) |
| 公称直径 dn | 4.1 (mm) |
SUF 30 SI-55 SC040
物料号: 10.01.01.13971
扁平吸盘（圆）F. 工艺-- 安全处理光滑或轻微 粗糙表面
| 尺寸 | 30 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料特性 | 符合 FDA 标准 |
| 材料硬度[邵氏 A］ | 55 (Shore A) |

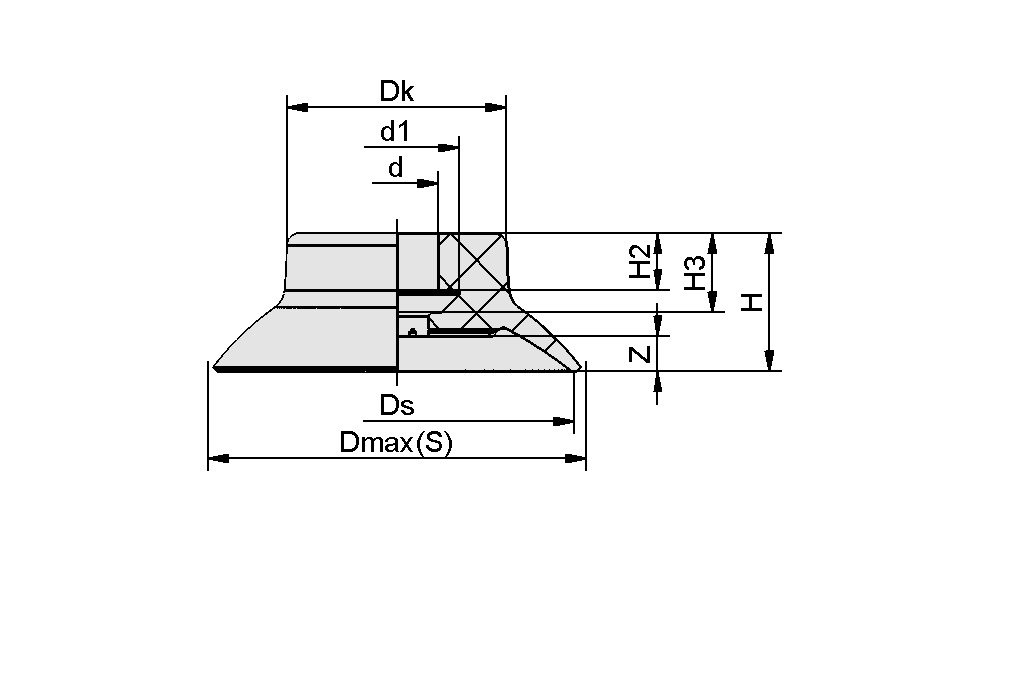

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d1 | 10.5 mm |
| d | 7 mm |
| Dk | 18.6 mm |
| 最大值（S） | 33.3 mm |
| Ds | 30 mm |
| H | 11.7 mm |
| H2 | 4.8 mm |
| H3 | 6.7 mm |
| Z（吸盘行程） | 3 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 34 N |
| 拉脱力 | 34 N |
| 卷数 | 1.6 cm³ |
| 工件最小半径（凸面） | 35 mm |
| 尺寸 | 30 |
| 接头系列 | SC040 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 重量 | 4 g |
| 产品系列 | SUF |
文件
文件
辅料
SC 040 G1/8-IG10.01.06.02482吸盘连接元件
"Schmalz 连接器“
| 连接类型 | 040 |
| 连接 | G1/8"-F |
| 长度 L1 | 20.7 (mm) |
| 装配长度 | 14 (mm) |
| 公称直径 dn | 4.1 (mm) |
