SAOF 60x23 NBR-60 G1/4-AG
物料号: 10.01.05.00376
扁平吸盘（椭圆形），非常适合 可对光滑和油性工件进行动态搬运 工件
| 尺寸（长 x 宽） | 60x23 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | G1/4-AG |

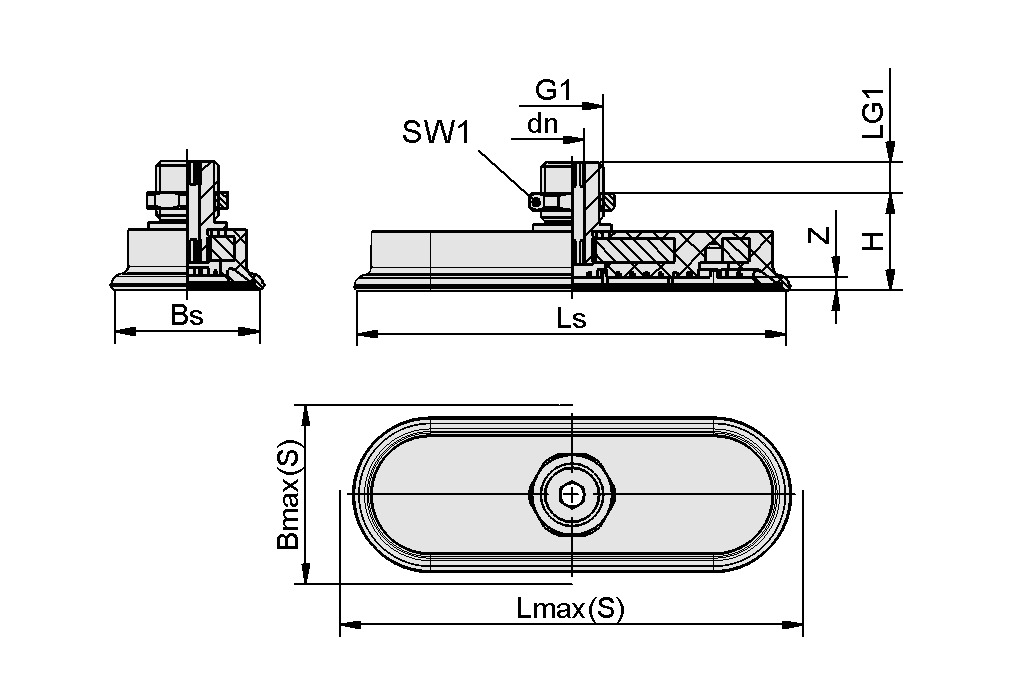

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 25 mm |
| Bs | 21.6 mm |
| dn | 5 mm |
| G1 | G1/4"-M |
| H | 18 mm |
| LG1 | 8 mm |
| Lmax.(S) | 64 mm |
| Ls | 60.6 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 3 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 57 N |
| 横向剪力 | 37 N |
| 油性表面的横向剪力 | 33 N |
| 卷数 | 3.89 cm³ |
| 工件最小半径（凸面） | 20 mm |
| 软管直径（建议）d | 4 mm |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 重量 | 21 g |
| 产品系列 | SAOF |
| 尺寸（长 x 宽） | 60x23 |
