SA-NIP N022 G1/8-AG DN35010.01.05.00124吸盘连接接头螺纹头
| 螺纹 G1 | G1/8"-M |
| 长度 L1 | 18.5 (mm) |
| 装配长度 | 5 (mm) |
| 公称直径 dn | 3.5 (mm) |
| 材料 | 铝 |
SGO 24x8 NBR-CO-55 N022
物料号: 10.01.05.00227
扁平吸盘（椭圆形），用于狭窄的 或弯曲工件
| 尺寸（长 x 宽） | 24x8 |
| 吸盘胶皮材料 | 丁腈橡胶 导电丁腈橡胶 |
| 材料硬度[邵氏 A］ | 55 (Shore A) |

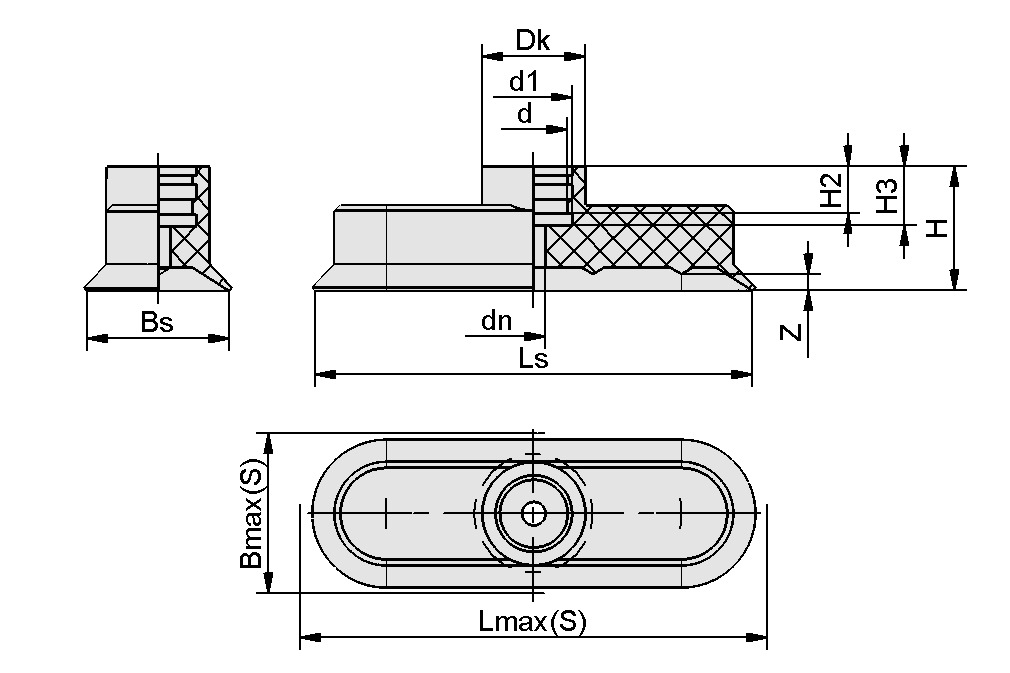

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 9 mm |
| Bs | 7.6 mm |
| d | 5.5 mm |
| d1 | 7 mm |
| dn | 1.5 mm |
| Dk | 11.5 mm |
| Lmax.(S) | 24.5 mm |
| Ls | 23.6 mm |
| H | 12 mm |
| H2 | 3 mm |
| H3 | 5.5 mm |
| Z（吸盘行程） | 1 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 8 N |
| 吸盘胶皮材料 | 丁腈橡胶 导电丁腈橡胶 |
| 尺寸（长 x 宽） | 24x8 |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 重量 | 1 g |
| 产品系列 | SGO |
文件
文件
辅料
SA-NIP N022 G1/8-IG DN35010.01.05.00123吸盘连接接头螺纹头
| 螺纹 G1 | G1/8"-F |
| 长度 L1 | 18.5 (mm) |
| 装配长度 | 13 (mm) |
| 公称直径 dn | 3.5 (mm) |
| 材料 | 铝 |
