SA-NIP N023 G1/4-AG DN35010.01.05.00122吸盘连接接头螺纹头
| 螺纹 G1 | G1/4"-M |
| 长度 L1 | 25 (mm) |
| 装配长度 | 5 (mm) |
| 公称直径 dn | 3.5 (mm) |
| 材料 | 铝 |
SGO 90x30 NBR-70 N023
物料号: 10.01.05.00156
扁平吸盘（椭圆形），搬运狭窄或弧形工件
| 尺寸（长 x 宽） | 90x30 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 70 (Shore A) |

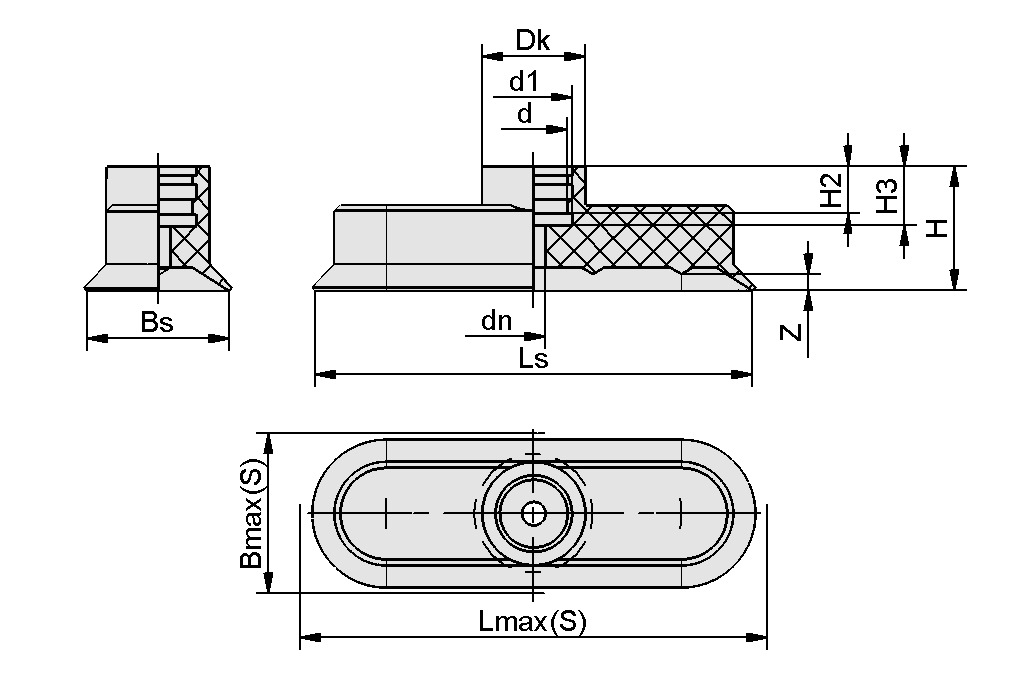

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 33 mm |
| Bs | 29 mm |
| d | 11.5 mm |
| d1 | 13 mm |
| dn | 4 mm |
| Dk | 17.5 mm |
| Lmax.(S) | 92.5 mm |
| Ls | 89 mm |
| H | 21 mm |
| H2 | 8 mm |
| H3 | 10 mm |
| Z（吸盘行程） | 3.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 112.6 N |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 尺寸（长 x 宽） | 90x30 |
| 材料硬度[邵氏 A］ | 70 Shore A |
| 重量 | 27 g |
| 产品系列 | SGO |
文件
文件
辅料
SA-NIP N023 G1/4-IG DN35010.01.05.00121吸盘连接接头螺纹头
| 螺纹 G1 | G1/4"-F |
| 长度 L1 | 25 (mm) |
| 装配长度 | 15 (mm) |
| 公称直径 dn | 3.5 (mm) |
| 材料 | 铝 |
