SAB 80 NBR-60 M16-AG
物料号: 10.01.06.03631

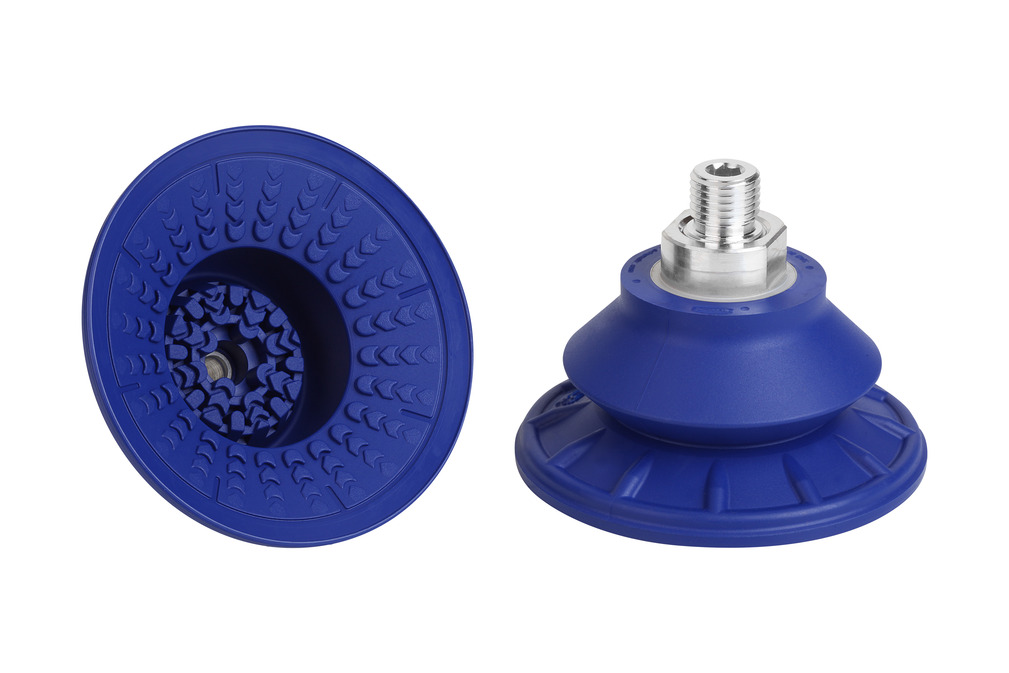

波纹吸盘（圆） 用于非常动态地搬运光滑 和油性工件
| 尺寸 | 80 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | M16-AG |
| 吸盘折数 | 1.5 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 6 mm |
| D1 | 63.6 mm |
| 最大值（S） | 89 mm |
| Ds | 81.1 mm |
| G1 | M16-M |
| H | 49.9 mm |
| LG1 | 10 mm |
| SW1 | 22 mm |
| Z（吸盘行程） | 22.1 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 135 N |
| 拉脱力 | 221 N |
| 横向剪力 | 205 N |
| 油性表面的横向剪力 | 140 N |
| 卷数 | 67.6 cm³ |
| 工件最小半径（凸面） | 75 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸 | 80 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 重量 | 73.1 g |
| 产品系列 | SAB |
| 吸盘折数 | 1.5 |
