SAB 60 NBR-60 M14x1.5-AG
物料号: 10.01.06.01010

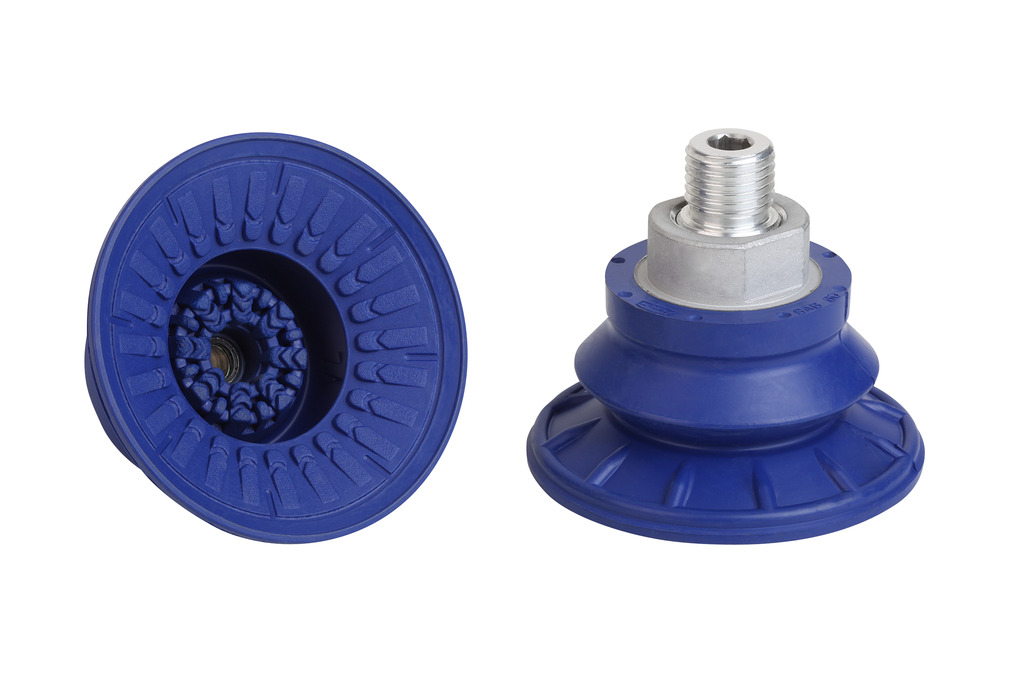

波纹吸盘（圆） 用于非常动态地搬运光滑 和油性工件
| 尺寸 | 60 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | M14x1.5-AG |
| 吸盘折数 | 1.5 |

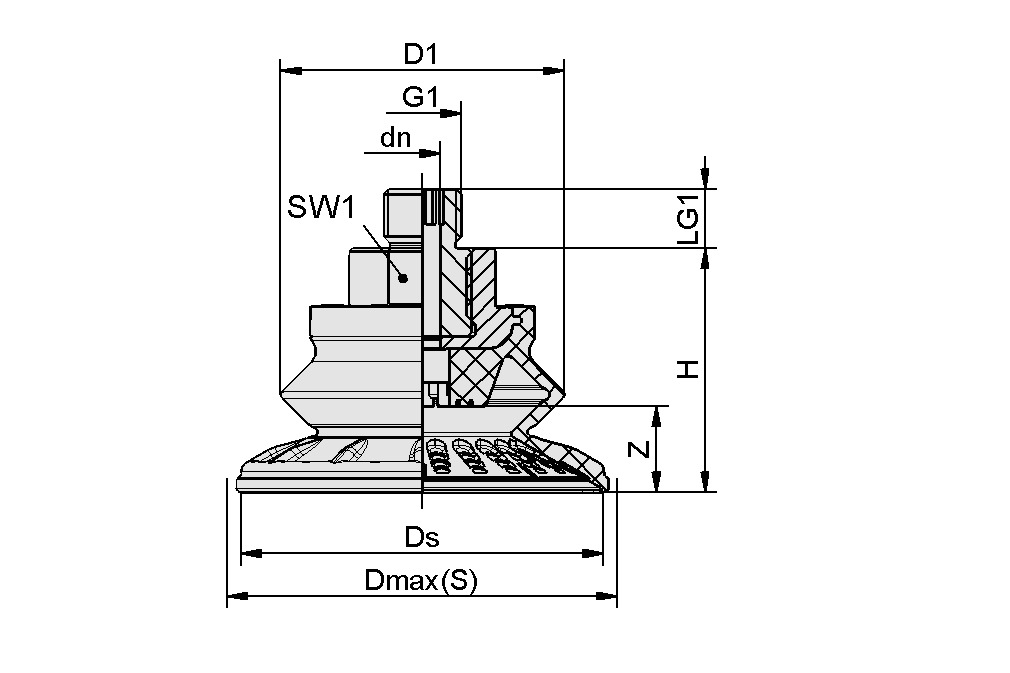

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 6 mm |
| D1 | 48 mm |
| 最大值（S） | 67 mm |
| Ds | 61.1 mm |
| G1 | M14x1.5-M |
| H | 41.3 mm |
| LG1 | 12 mm |
| SW1 | 22 mm |
| Z（吸盘行程） | 14.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 82 N |
| 拉脱力 | 130 N |
| 横向剪力 | 145 N |
| 油性表面的横向剪力 | 77 N |
| 卷数 | 28.8 cm³ |
| 工件最小半径（凸面） | 65 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸 | 60 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 重量 | 50.1 g |
| 产品系列 | SAB |
| 吸盘折数 | 1.5 |
