SA-NIP N016 G1/8-AG DN35010.01.06.05735吸盘连接接头螺纹头
| 螺纹接头系列 | N 016 |
| 螺纹 G1 | G1/8"-M |
| 长度 L1 | 20 (mm) |
| 装配长度 | 6 (mm) |
| 公称直径 dn | 3.5 (mm) |
| 材料 | 铝 |

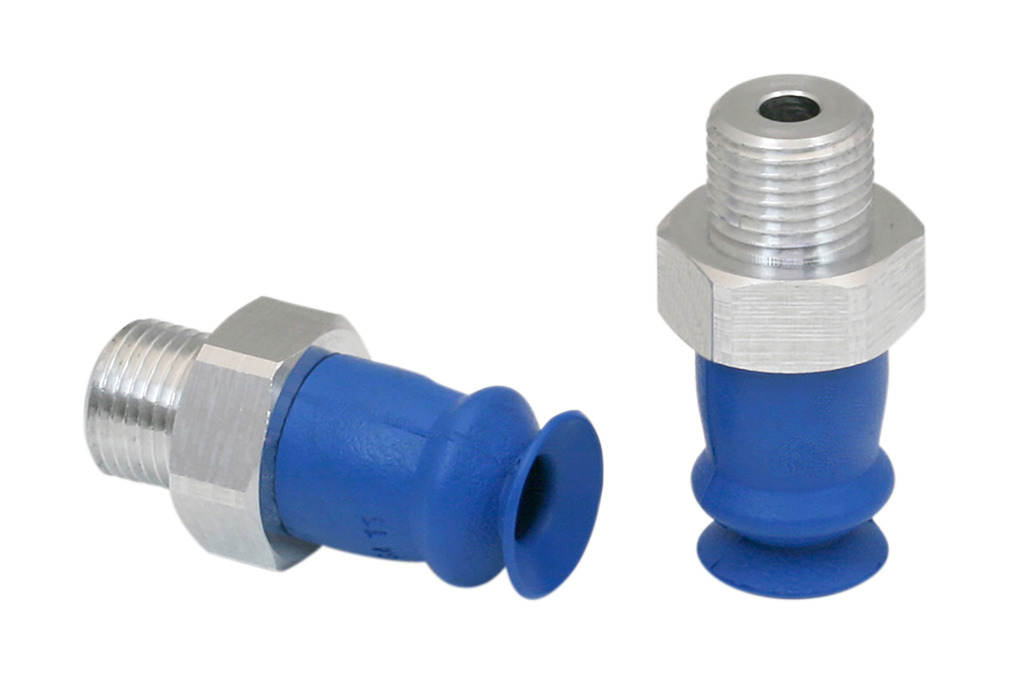

FSGA 11 HT1-60 G1/8-AG
物料号: 10.01.06.01226
波纹吸盘（圆） 具有最佳适应性，同化于凹凸不平的表面
| 尺寸 | 11 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | G1/8"-M |
| 吸盘折数 | 1.5 |
| 产品系列 | FSGA |

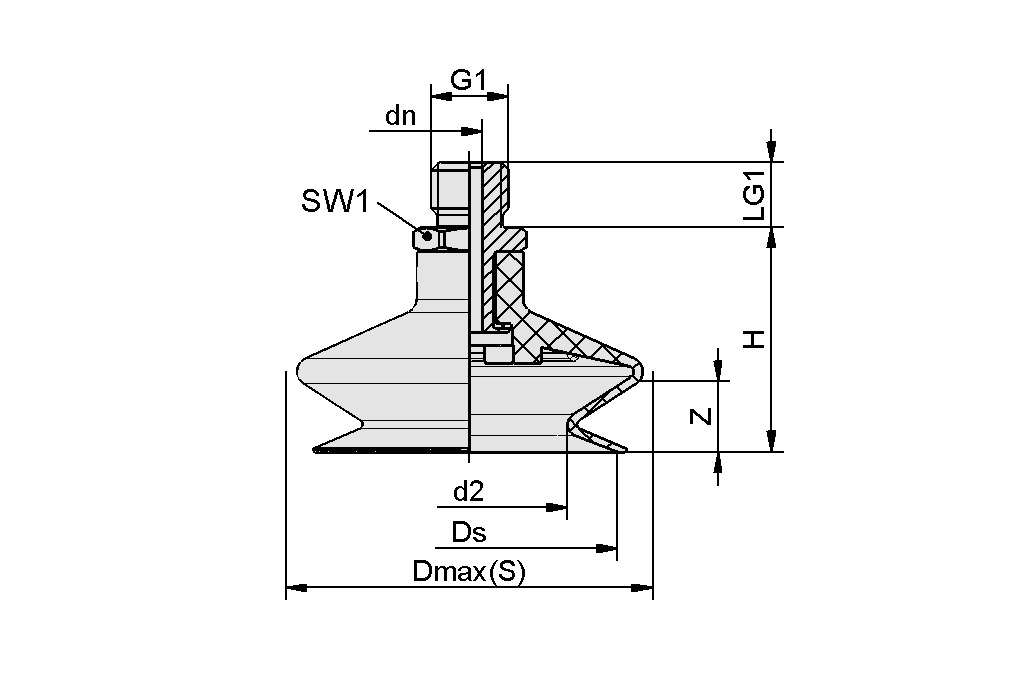

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 5.1 mm |
| 最大值（S） | 13 mm |
| dn | 3.5 mm |
| Ds | 10.4 mm |
| G1 | G1/8"-M |
| H | 22 mm |
| LG1 | 7.5 mm |
| SW1 | 14 mm |
| Z（吸盘行程） | 4 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 尺寸 | 11 |
| 吸盘折数 | 1.5 |
| 连接 | G1/8-AG |
| 工件最小半径（凸面） | 10 mm |
| 卷数 | 0.23 cm³ |
| 吸力（-600 mbar） | 0.95 N |
| 拉脱力 | 3.8 N |
| 软管直径（建议）d | 4 mm |
| 重量 | 4.7 g |
| 产品系列 | FSGA |
文件
文件
备件

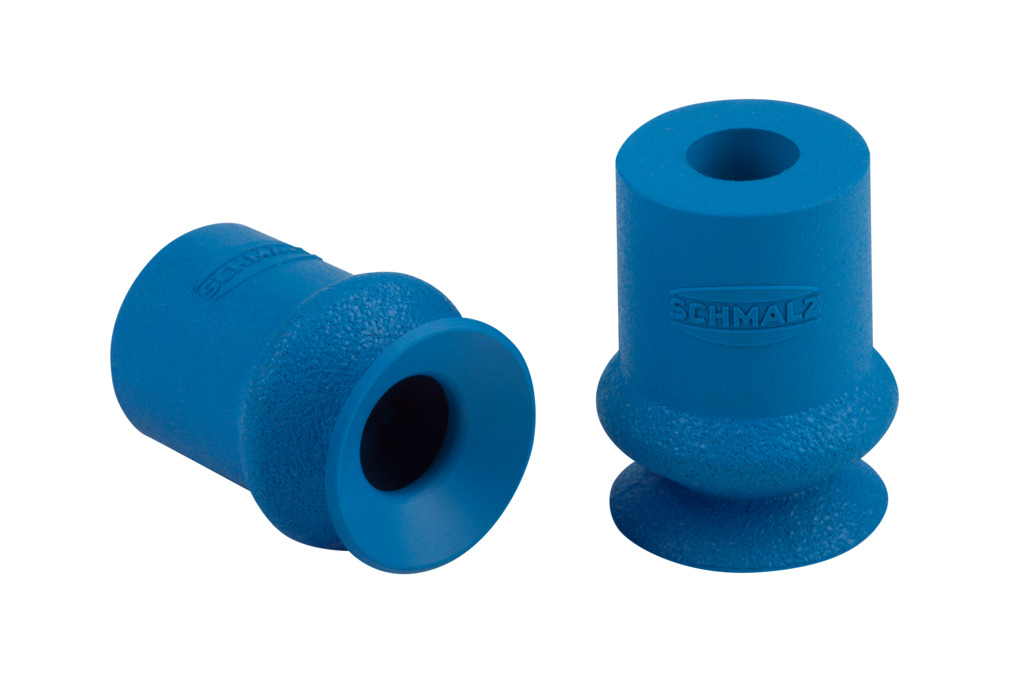

FGA 11 HT1-60 N01610.01.06.01247波纹吸盘（圆）
具有最佳适应性，同化于凹凸不平的表面
| 尺寸 | 11 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 吸盘折数 | 1.5 |
