FG 3 NBR-ESD-55 N05510.01.06.04137波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 3 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 吸盘折数 | 2.5 |
FSG 3 NBR-ESD-55 M3-AG
物料号: 10.01.06.04328
波纹吸盘（圆） 用于非常不平整的工件
| 尺寸 | 3 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | M3-M |
| 吸盘折数 | 2.5 |
| 产品系列 | FSG |

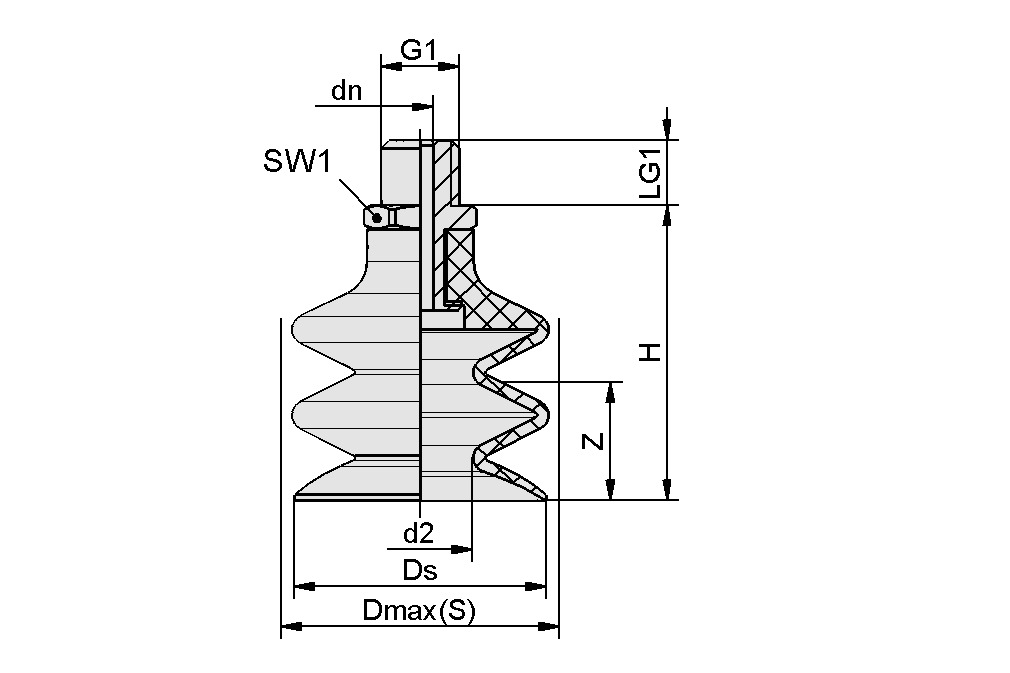

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 1.8 mm |
| dn | 1 mm |
| 最大值（S） | 4 mm |
| Ds | 3 mm |
| G1 | M3-M |
| H | 8.7 mm |
| LG1 | 3 mm |
| SW1 | 5 mm |
| Z（吸盘行程） | 1.1 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 尺寸 | 3 |
| 吸盘折数 | 2.5 |
| 连接 | M3-AG |
| 工件最小半径（凸面） | 4 mm |
| 卷数 | 0.02 cm³ |
| 吸力（-600 mbar） | 0.15 N |
| 拉脱力 | 0.4 N |
| 软管直径（建议）d | 2 mm |
| 重量 | 0.3 g |
| 产品系列 | FSG |
