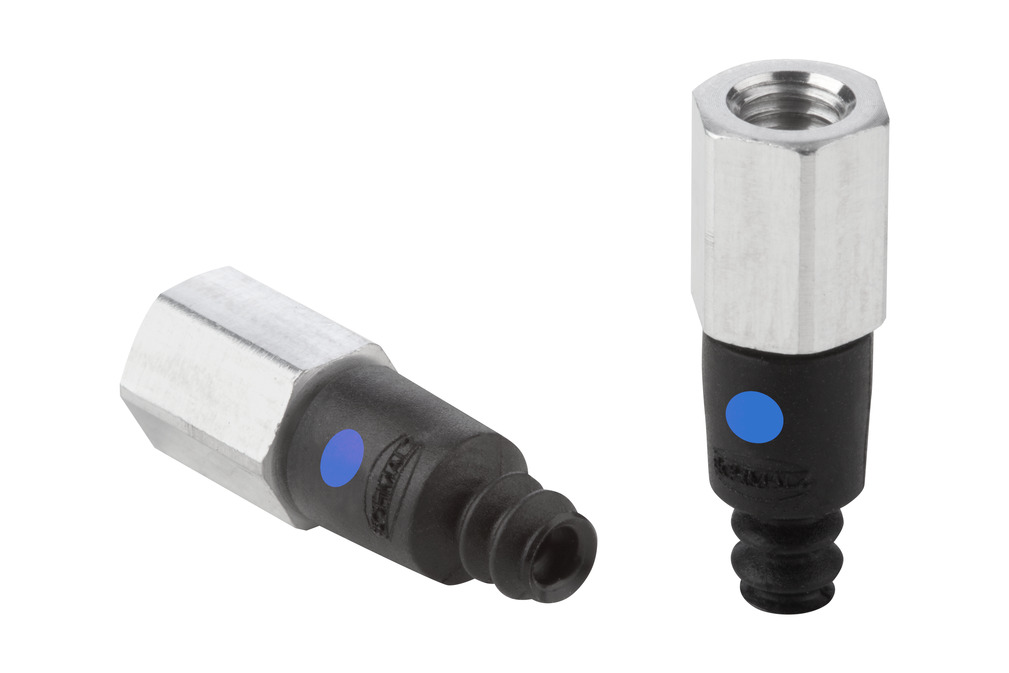

FSG 4 NBR-CO-55 M5-IG
物料号: 10.01.06.03074
波纹吸盘（圆） 用于非常不平整的工件
| 尺寸 | 4 |
| 吸盘胶皮材料 | 丁腈橡胶 导电丁腈橡胶 |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | M5-F |
| 吸盘折数 | 2.5 |
| 产品系列 | FSG |

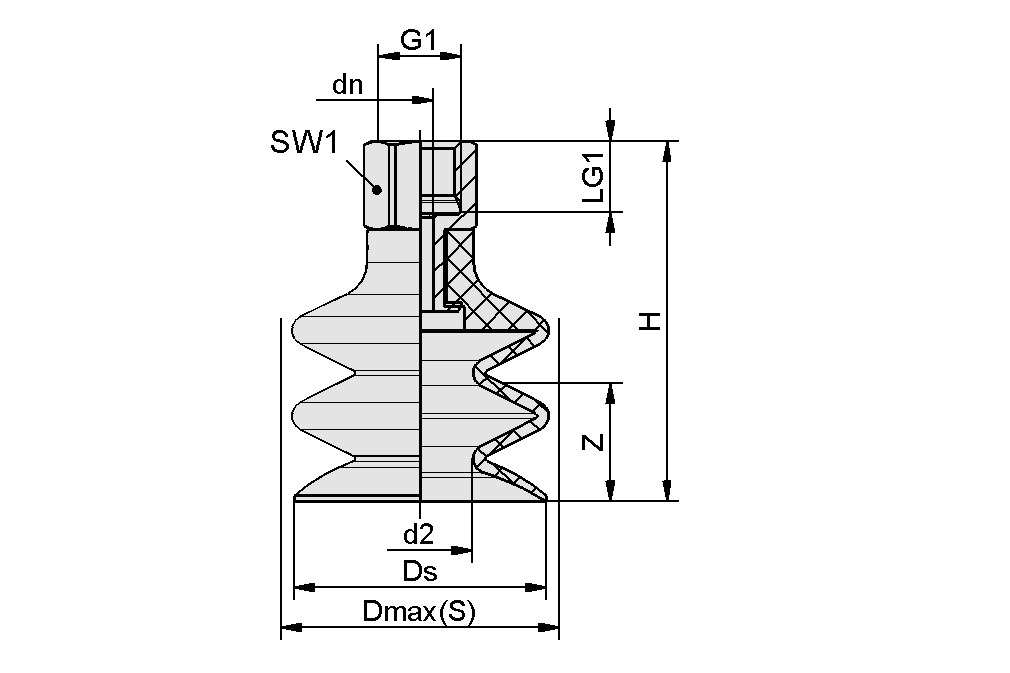

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 2.4 mm |
| dn | 2 mm |
| 最大值（S） | 5.5 mm |
| Ds | 3.8 mm |
| G1 | M5-F |
| H | 24 mm |
| LG1 | 5.5 mm |
| SW1 | 8 mm |
| Z（吸盘行程） | 1.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸盘胶皮材料 | 丁腈橡胶 导电丁腈橡胶 |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 尺寸 | 4 |
| 吸盘折数 | 2.5 |
| 连接 | M5-IG |
| 工件最小半径（凸面） | 4 mm |
| 卷数 | 0.05 cm³ |
| 吸力（-600 mbar） | 0.27 N |
| 拉脱力 | 0.6 N |
| 软管直径（建议）d | 2 mm |
| 重量 | 1.8 g |
| 产品系列 | FSG |
文件
文件
备件
FG 4 NBR-CO-55 N01710.01.06.03067波纹吸盘（圆）
用于非常不平整的工件
| 尺寸 | 4 |
| 吸盘胶皮材料 | 丁腈橡胶 导电丁腈橡胶 |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 吸盘折数 | 2.5 |
