SA-NIP N016 G1/8-AG DN35010.01.06.05735吸盘连接接头螺纹头
| 螺纹接头系列 | N 016 |
| 螺纹 G1 | G1/8"-M |
| 长度 L1 | 20 (mm) |
| 装配长度 | 6 (mm) |
| 公称直径 dn | 3.5 (mm) |
| 材料 | 铝 |
FGA 16 NK-45 N016
物料号: 10.01.06.00424
波纹吸盘（圆） 具有最佳适应性，同化于凹凸不平的表面
| 尺寸 | 16 |
| 吸盘胶皮材料 | 天然橡胶 NK |
| 材料硬度[邵氏 A］ | 45 (Shore A) |
| 吸盘折数 | 1.5 |

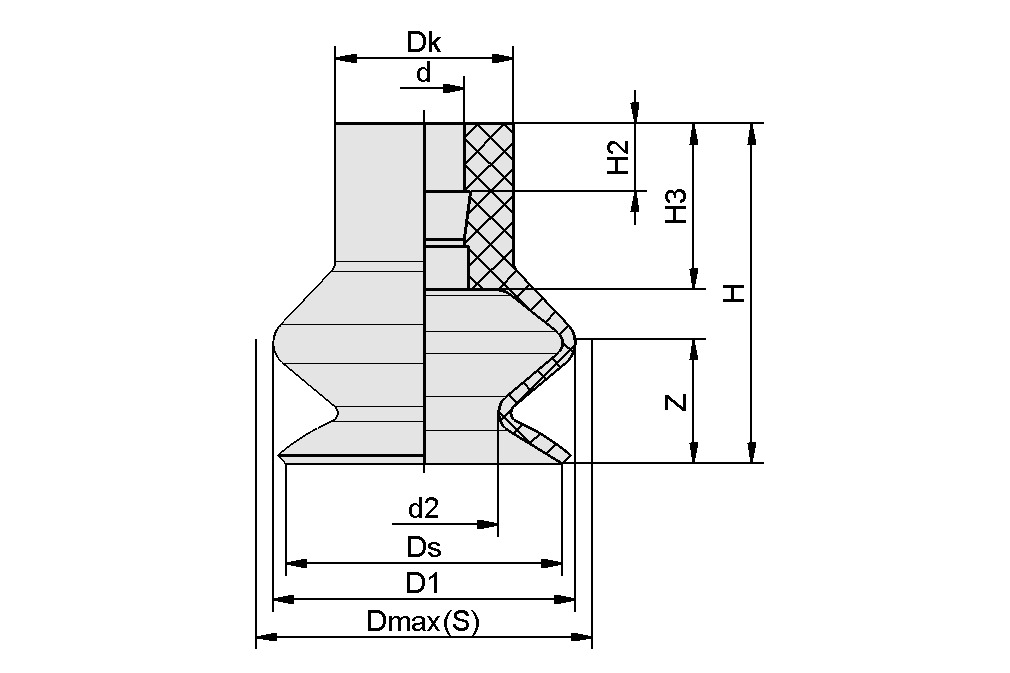

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 4.5 mm |
| d2 | 8.4 mm |
| D1 | 17 mm |
| Dk | 10 mm |
| 最大值（S） | 18.5 mm |
| Ds | 15.6 mm |
| H | 19.2 mm |
| H2 | 3.8 mm |
| H3 | 9.4 mm |
| Z（吸盘行程） | 7 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸盘折数 | 1.5 |
| 吸力（-600 mbar） | 2.3 N |
| 尺寸 | 16 |
| 吸盘胶皮材料 | 天然橡胶 NK |
| 重量 | 1.2 g |
| 工件最小半径（凸面） | 7 mm |
| 产品系列 | FGA |
文件
文件
辅料
SA-NIP N016 G1/8-IG DN35010.01.06.05731吸盘连接接头螺纹头
| 螺纹接头系列 | N 016 |
| 螺纹 G1 | G1/8"-F |
| 长度 L1 | 18.5 (mm) |
| 装配长度 | 12 (mm) |
| 公称直径 dn | 3.5 (mm) |
| 材料 | 铝 |
SA-NIP N016 M5-AG DN25010.01.06.00123吸盘连接接头螺纹头
| 螺纹接头系列 | N 016 |
| 螺纹 G1 | M5-M |
| 长度 L1 | 16 (mm) |
| 装配长度 | 5 (mm) |
| 公称直径 dn | 2.5 (mm) |
| 材料 | 铝 |
