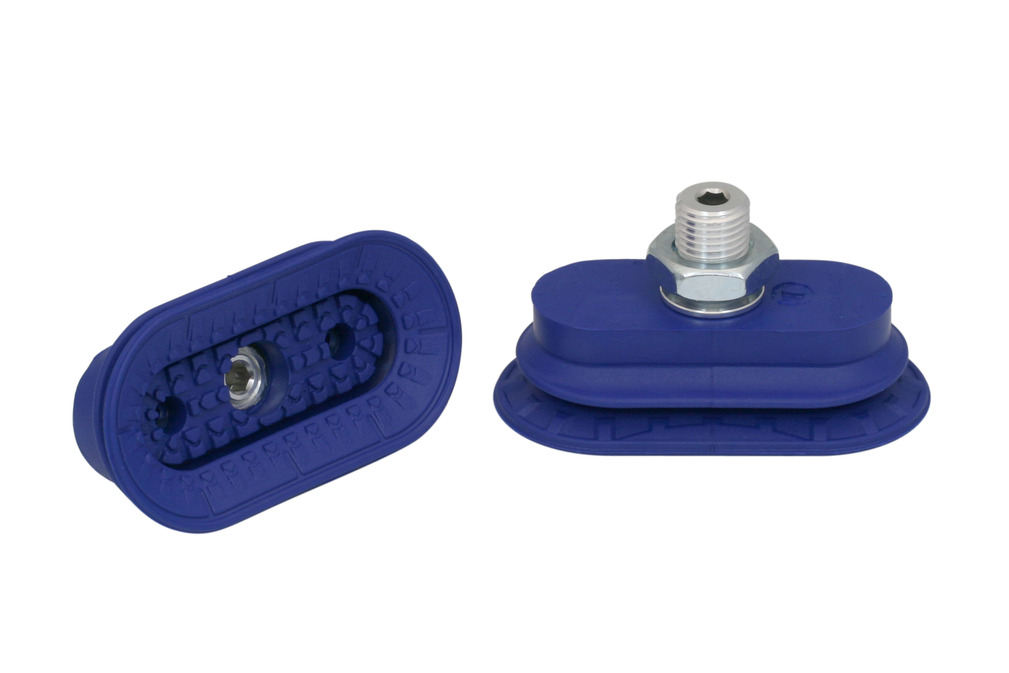

SAOB 80x40 NBR-60 M14x1.5-AG
物料号: 10.01.06.01034
波纹吸盘（椭圆形），用于 在弯曲、油性表面的工件上实现高动态 工件上的高动态效果
| 尺寸（长 x 宽） | 80 x 40 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | M14x1.5-AG |
| 吸盘折数 | 1.5 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B1 | 40 mm |
| 最大值（S） | 43 mm |
| Bs | 40.6 mm |
| dn | 5 mm |
| G1 | M14x1.5-M |
| H | 31.7 mm |
| L1 | 73.3 mm |
| LG1 | 10 mm |
| Lmax.(S) | 83 mm |
| Ls | 80.6 mm |
| SW1 | 22 mm |
| Z（吸盘行程） | 9 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 65 N |
| 拉脱力 | 131.7 N |
| 横向剪力 | 152.8 N |
| 油性表面的横向剪力 | 73.6 N |
| 卷数 | 21.8 cm³ |
| 工件最小半径（凸面） | 25 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸（长 x 宽） | 80 x 40 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 吸盘折数 | 1.5 |
| 重量 | 36.3 g |
| 产品系列 | SAOB |
