SBB-230V-AC-ST/ABS-LUE SB10.04.04.00234消音器箱，降低噪音等级
| 使用結構設計 | 鼓风机 SB |
| 直流电压 | 230 V - 交流 |
| 材料 | 钢 / ABS |
| 螺纹 G1 | G2"-M |
| 长度 L | 661 (mm) |
| 宽度 B | 586 (mm) |
| 高度 H | 563 (mm) |
- 高效

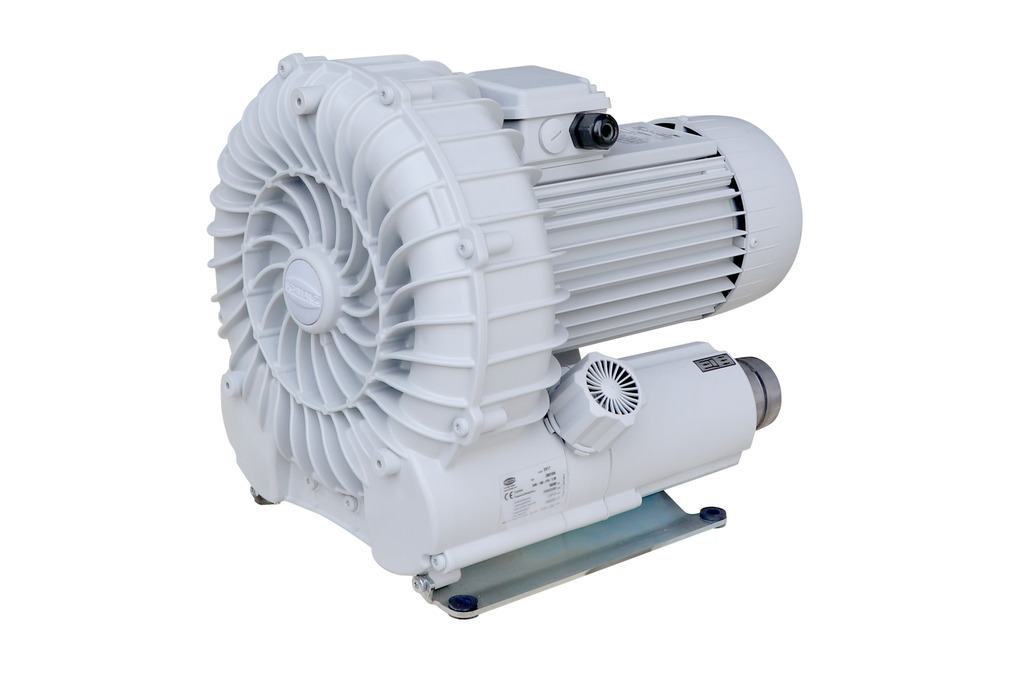

SB 230 230 1.8 IE3-TYP2
物料号: 10.04.01.00071
真空鼓风机，高抽吸速率
| 吸率（60 Hz） | 230 (m³/h) |
| 真空（60 Hz） | 230 (mbar) |
| 额定功率 60 Hz | 1.8 (kW) |
| 60 Hz电压 | YY230 / Y460 V ±10 % |
| 电压 60 Hz | S067 |
| 结构 | IE3:美国/加拿大 |
| 批准 | UL/CSA |
| 批准 | UL/CSA |
| 重量 | 28.5 (kg) |
| 颜色 | RAL 7035 浅灰色 |

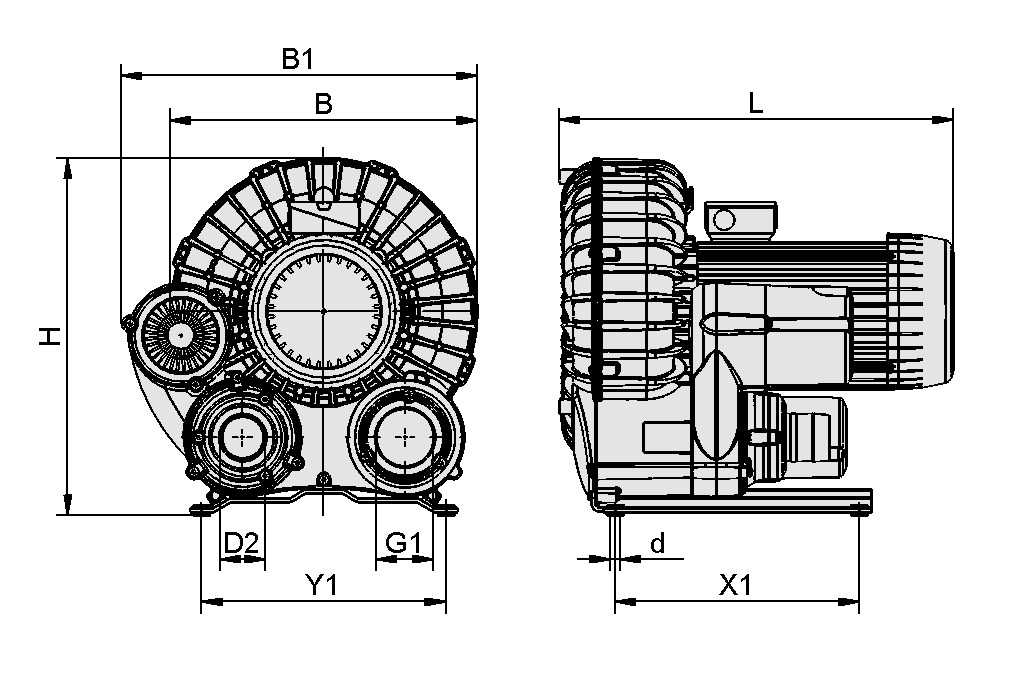

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 306 mm |
| B1 | 317 mm |
| d | 10.2 mm |
| D2 | 60 mm |
| G1 | G1-1/2"-F |
| H | 357 mm |
| L | 431 mm |
| X1 | 240 mm |
| Y1 | 240 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸率（60 Hz） | 230 m³/h |
| 真空（60 Hz） | 230 mbar |
| 防护类型 IP | IP 54 |
| 额定功率 60 Hz | 1.8 kW |
| 60 Hz电压 | YY230 / Y460 V ±10 % |
| 60 Hz的声音级别 | 69.2 dB(A) |
| 重量 | 28.5 kg |
| 版本设计 | IE3-TYP2 |
| 批准 | UL/CSA |
| 结构 | IE3:美国/加拿大 |
| 产品系列 | SB |
源动力
源动力
文件
文件
辅料
SBB-24V-DC-ST/ABS-LUE SB10.04.04.00319消音器箱，降低噪音等级
| 使用結構設計 | 鼓风机 SB |
| 直流电压 | 24 V - 直流 |
| 材料 | 钢 / ABS |
| 螺纹 G1 | G2"-M |
| 长度 L | 661 (mm) |
| 宽度 B | 586 (mm) |
| 高度 H | 563 (mm) |
SD G1-1/2-AG 113x410 SB10.04.04.00362用于真空产生装置的消音器
| 螺纹 G1 | G1-1/2"-M |
| 外部直径 D | 113 (mm) |
| 长度 L | 410 (mm) |
| 使用結構設計 | 鼓风机 SB |
ST G1-1/2-AG 38 MS-V10.08.03.00170软管真空管喷嘴
| 螺纹 G1 | G1-1/2"-M |
| 软管直径（建议）d | 38 (mm) |
| 材料 | 黄铜 |
| 表面 | 镀镍 |
| 长度 L | 12.2 (mm) |
| 公称直径 dn | 29.9 (mm) |
