FILT-EINS 194x401 PAP STF-Picl-1210.07.01.00361过滤器插件（圆）
| 外部直径 D | 194 (mm) |
| 长度 L | 401 (mm) |
| 无过滤器材料 | 纸 |
| 使用結構設計 | 灰尘过滤器 STF |
| 尺寸 | Picl-12 |
| 类型 | 720m³/h |
STF 100 P 12.0 SSD
物料号: 10.07.01.00406
灰尘过滤器
| 外部直径 D | 264 (mm) |
| 长度 L | 445 (mm) |
| 高度 H | 335 (mm) |

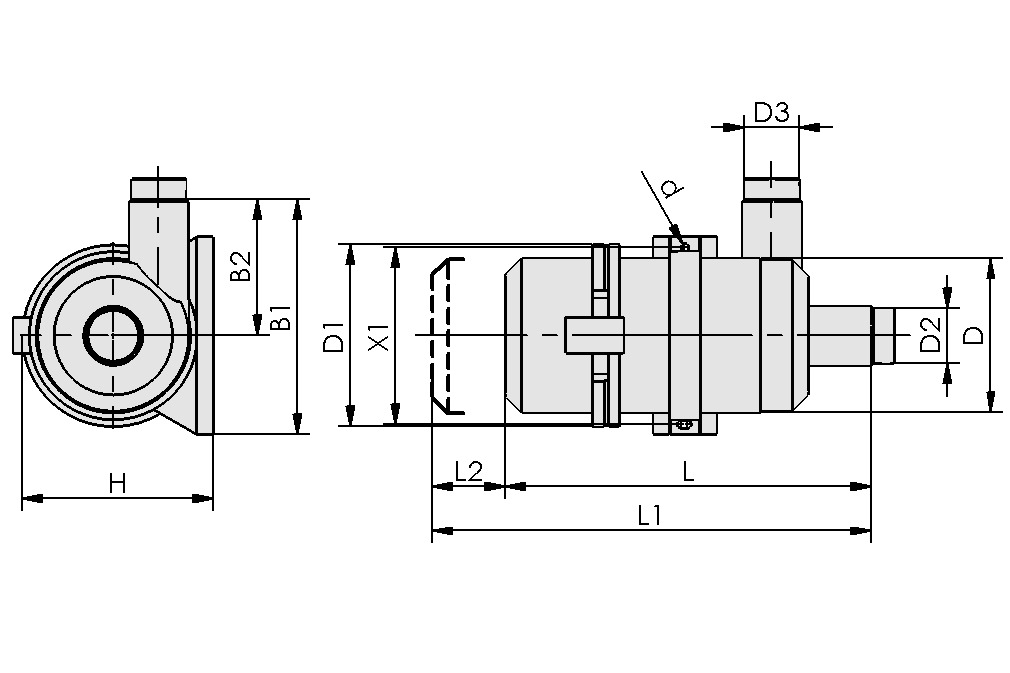

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B1 | 369 mm |
| B2 | 214 mm |
| D | 264 mm |
| d | 8.5 mm |
| D1 | 288 mm |
| D2 | 100 mm |
| H | 335 mm |
| L | 445 mm |
| L1 | 829 mm |
| L2 | 384 mm |
| X1 | 280 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 额定抽气流量 | 720 m³/h |
| 连接 | Ø100 mm |
| 最大真空 | -500 mbar |
| 过滤器孔径尺寸 | 3 µm |
| 重量 | 4 kg |
文件
文件
备件
