- 高效
SEP HV 3 16 22 S
物料号: 10.02.01.01411
作为滤芯的多喷头
| 形状 | 高真空 |
| 针数 | 3 |
| 喷嘴尺寸 | 1.6 毫米 |
| 孔径 | 22 (mm) |
| 形状集成式真空发生器 | 带安全阀 |
| 抽真空度 | 90 (%) |
| 压力范围（操作手柄压力） [bar] | 2.0 ... 6.0 bar |
| 最佳操作手柄压力 | 4 (bar) |
| 吸率（max.） | 228.2 (l/min) |
| 耗气量 吸入 | 103 (l/min) |

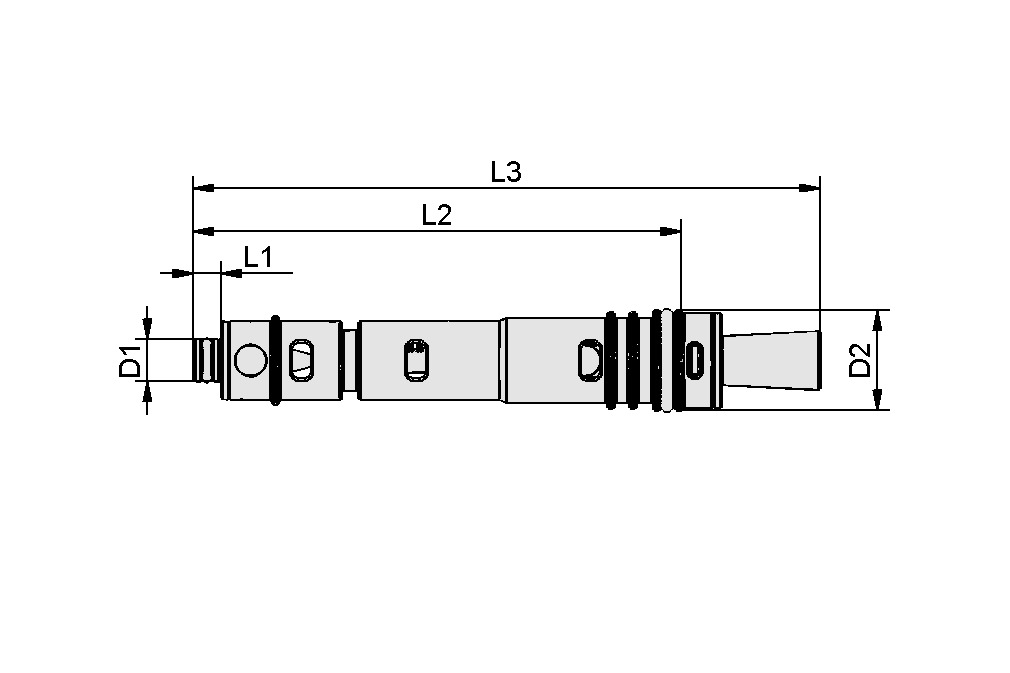

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| D1 | 10.8 mm |
| D2 | 21.8 mm |
| L1 | 8 mm |
| L2 | 103 mm |
| L3 | 146 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 重量 | 22.8 g |
| 操作手柄的工作温度 | 0 ... 60 °C |
| 压缩空气软管建议内径 | 6 mm |
| 建议真空软管内径 | 12 mm |
| 压力范围（操作手柄压力） [bar] | 2.0 ... 6.0 bar |
| 压力范围（操作手柄压力） [bar] | 29.0 ... 87.0 |
| 最佳操作手柄压力 | 4 bar |
| 最佳压力 | 58 psi |
| 无声音级别 | 80 dB(A) |
| 聲壓級別吸力 | 72 dB(A) |
| 形状集成式真空发生器 | S |
| 吸率（max.） | 13.7 m³/h |
| 吸率（max.） | 228.2 l/min |
| 吸率 (max.) | 8.06 cfm |
| 耗气量 吸入 | 6.34 m³/h |
| 耗气量 吸入 | 103 l/min |
| 耗气量 吸入 | 3.64 cfm |
| 抽真空度 | 90 % |
| 针数 | 3 |
| 喷嘴尺寸 | 1.6 毫米 |
| 孔径 | 22 mm |
| 形状 | 高真空 |
| 产品系列 | SEP |
文件
文件
备件
辅料
SFE 22 AL10.02.01.01421施迈茨固定元件
| 孔径 | 22 (mm) |
| 宽度 B | 35 (mm) |
| 高度 H | 44 (mm) |
| 长度 L | 87.5 (mm) |
| 螺纹 G1 | G1/4"-F |
| 螺纹 G2 | G3/8"-F |
| 压缩空气连接 | G1/4"-F |
| 吸盘胶皮连接 | G3/8"-F |
SFE 22 POM10.02.01.01767施迈茨固定元件
| 孔径 | 22 (mm) |
| 宽度 B | 31.5 (mm) |
| 高度 H | 45 (mm) |
| 长度 L | 80 (mm) |
| 螺纹 G1 | G3/8"-F |
| 螺纹 G2 | G3/8"-F |
| 压缩空气连接 | G1/4"-F |
| 吸盘胶皮连接 | G3/8"-F |
