SGM-S 50 G1/4-IG NPN
物料号: 10.01.17.00218
用于处理金属的磁性吸盘 带孔径的金属板
| 尺寸 | 50 |
| 插座 | G1/4"-F |
| 最大夹持力 摩擦环 | 180 (N) |
| 压力范围（操作手柄压力） [bar] | 3.5 ... 6.0 bar |
| 附加功能 | 传感器NPN |
| 电气的连接 | 4针M12公插头 |

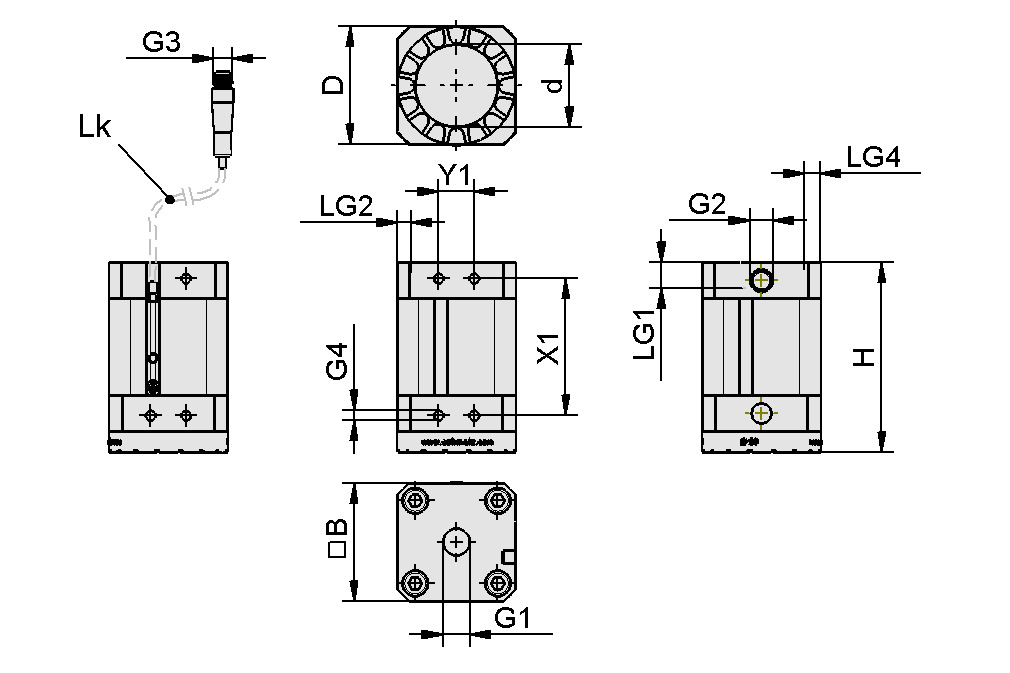

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 50.7 mm |
| D | 50 mm |
| d | 35 mm |
| G1 | G1/4"-F |
| G2 | G1/8"-F |
| G3 | M12x1-M |
| G4 | M5-F |
| H | 80.2 mm |
| LG1 | 11 mm |
| LG2 | 6 mm |
| LG4 | 7 mm |
| Lk | 300 mm |
| X1 | 58 mm |
| Y1 | 15 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 最大夹持力 摩擦环 | 180 N |
| 剩餘的夹持力 | 0.3 N |
| 压力范围（操作手柄压力） [bar] | 3.5 ... 6.0 bar |
| 安装位置 | BEL |
| 控制阀 | 双稳态 |
| 操作手柄的工作温度 | 5 ... 70 °C |
| 重量 | 445 g |
| 产品系列 | SGM |
文件
文件
备件
辅料
STV-GE G1/8-AG 610.08.02.00204推入式接头，直形
| 螺纹 G1 | G1/8"-M |
| 软管外直径 | 6 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 11.4 (mm) |
| 长度 L | 16.4 (mm) |
STV-W G1/8-AG 610.08.02.00158推入式接头，旋转（绕轴）
弯头
| 螺纹 G1 | G1/8"-M |
| 软管外直径 | 6 (mm) |
| 材料 | 镀镍 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 长度 L | 20.1 (mm) |
VSL 6-4 PU MI-TR10.07.09.00002真空和压缩空气系统软管
| 外部直径 D | 6 (mm) |
| 内径 d | 4 (mm) |
| 最大长度 | 500 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 35 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 颜色 | 乳白色透明 |
