FSTIm M5-IG 6/4 L 10 IN
物料号: 10.01.02.01338
弹簧缓冲支杆带有内部 缓冲弹簧和高度补偿器 补偿
| 吸盘胶皮连接 | M5-F |
| 产品系列 | FSTIm |
| 形状 | 横向真空导轨 |
| 弹簧吸盘行程 Z | 10 (mm) |
| 形状安装元件 | (绝缘 |
| 拧紧扭矩（最大值） | 4 (Nm) |

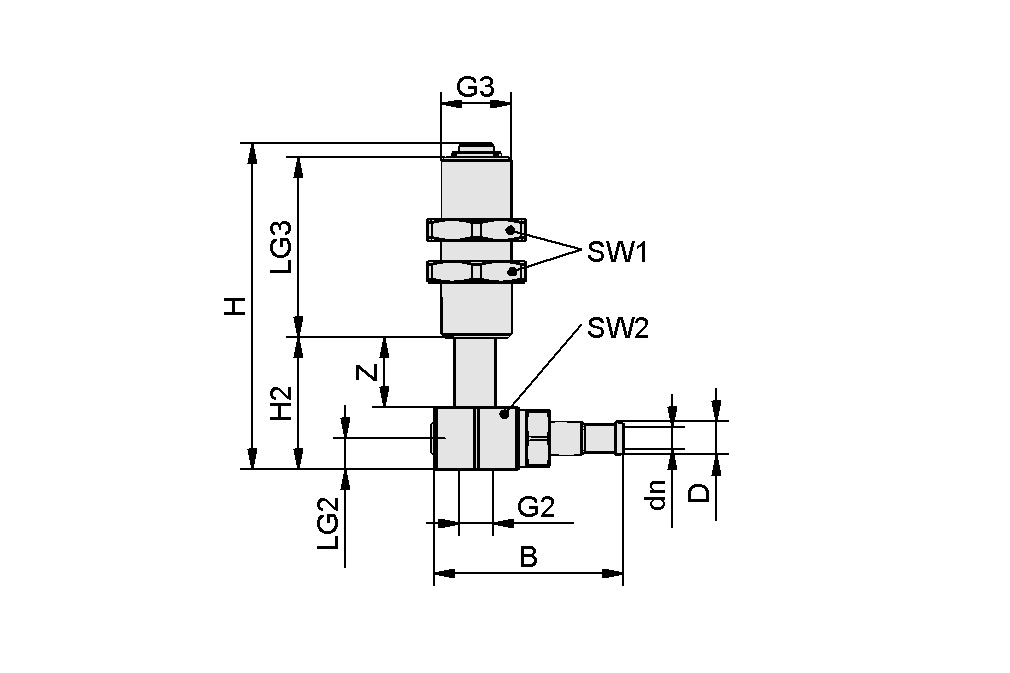

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 23.2 mm |
| D | 4 mm |
| dn | 2.5 mm |
| G2 | M5-F |
| G3 | M10x1-M |
| H | 49 mm |
| H2 | 21 mm |
| LG2 | 5.5 mm |
| LG3 | 26 mm |
| SW1 | 14 mm |
| SW2 | 13 mm |
| Z（吸盘行程） | 10 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 形状安装元件 | (绝缘 |
| 弹簧弹性系数 | 0.05 N/mm |
| 弹簧预紧力 | 0.5 N |
| 弹簧弹力中心 | 0.75 N |
| 直立式负载 | 15 N |
| 水平式负载 | 10 N |
| 拧紧扭矩（最大值） | 4 Nm |
| 重量 | 18 g |
| 操作手柄的工作温度 | 0 ... 80 °C |
| 产品系列 | FSTIm |
文件
文件
辅料
HTR-STA 47 1N D10/16 FL10.08.03.00085灵活安装吸盘/弹簧柱塞的固定器
吸盘/弹簧缓冲支杆的支架
部分
| 长度 L | 47 (mm) |
| 连接 1 | 滑块 |
| 吸盘胶皮或弹簧缓冲支杆连接 | 轮廓D10和D16 |
| 形状 | 扁平 |
HTR-STS 30x30 D10/16 WI10.08.03.00088灵活安装吸盘/弹簧柱塞的固定器
吸盘/弹簧缓冲支杆的支架
方管
| 连接 1 | 30 x 30 |
| 吸盘胶皮或弹簧缓冲支杆连接 | 轮廓D10和D16 |
| 形状 | 直角固定 |
HTR-STS 40x40 D10/16 WI10.08.03.00089灵活安装吸盘/弹簧柱塞的固定器
吸盘/弹簧缓冲支杆的支架
方管
| 连接 1 | 40 x 40 |
| 吸盘胶皮或弹簧缓冲支杆连接 | 轮廓D10和D16 |
| 形状 | 直角固定 |
