FSTE-HDB G1/4-AG 120 VG-AB
物料号: 10.01.02.01527

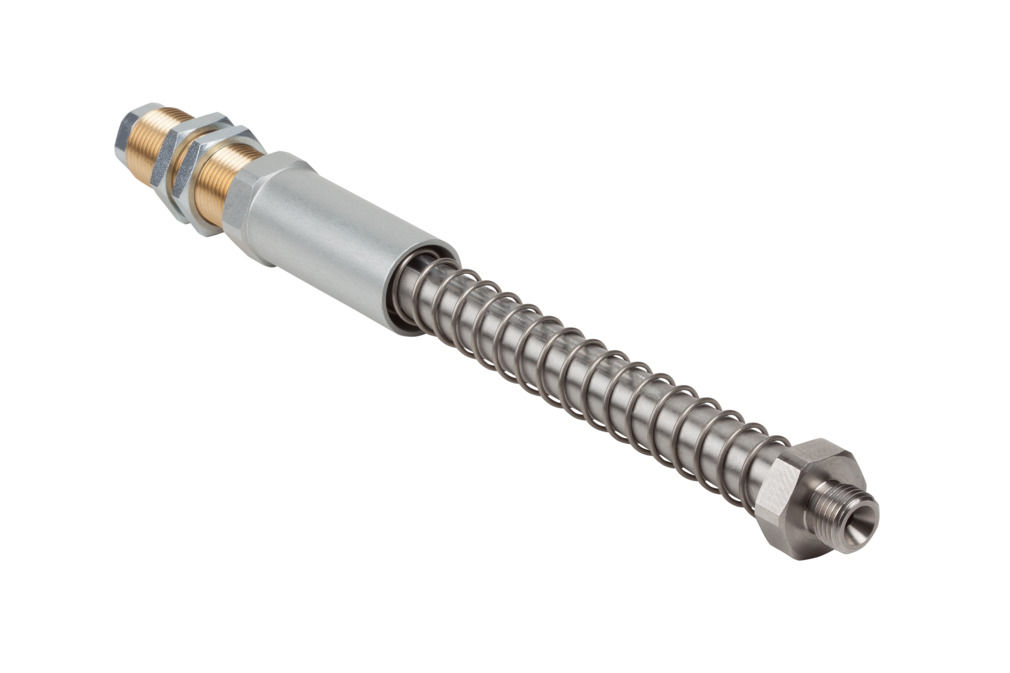

带阻尼和高度补偿的重载滚珠防旋转的弹簧缓冲枝干
| 吸盘胶皮连接 | G1/4"-M |
| 产品系列 | FSTE-HDB |
| 弹簧吸盘行程 Z | 120 (mm) |
| 形状安装元件 | 带防旋转保护装置的可旋转性 |
| 拧紧扭矩（最大值） | 40 (Nm) |

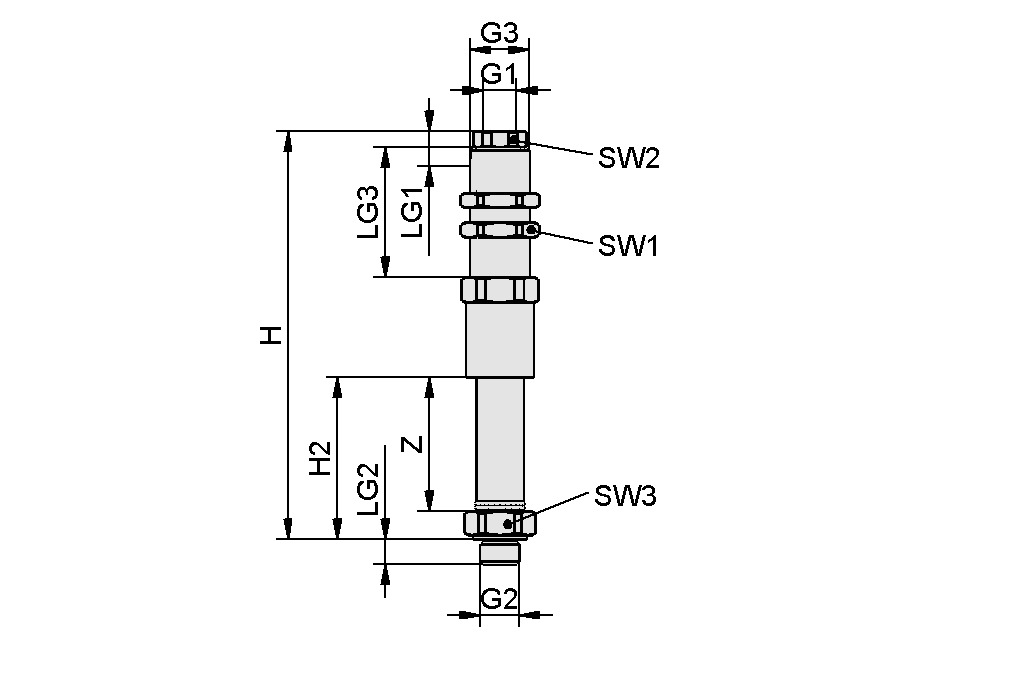

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| G1 | G1/8"-F |
| G2 | G1/4"-M |
| G3 | M20x1.5-M |
| H | 238.3 mm |
| H2 | 129.8 mm |
| LG1 | 12 mm |
| LG2 | 8.5 mm |
| LG3 | 44 mm |
| SW1 | 24 mm |
| SW2 | 17 mm |
| SW3 | 22 mm |
| Z（吸盘行程） | 120 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 形状安装元件 | 带防旋转保护装置的可旋转性 |
| 弹簧弹性系数 | 0.23 N/mm |
| 弹簧预紧力 | 10.37 N |
| 弹簧弹力中心 | 24.29 N |
| 直立式负载 | 2,400 N |
| 水平式负载 | 290 N |
| 拧紧扭矩（最大值） | 40 Nm |
| 重量 | 345 g |
| 操作手柄的工作温度 | 0 ... 80 °C |
| 产品系列 | FSTE-HDB |
