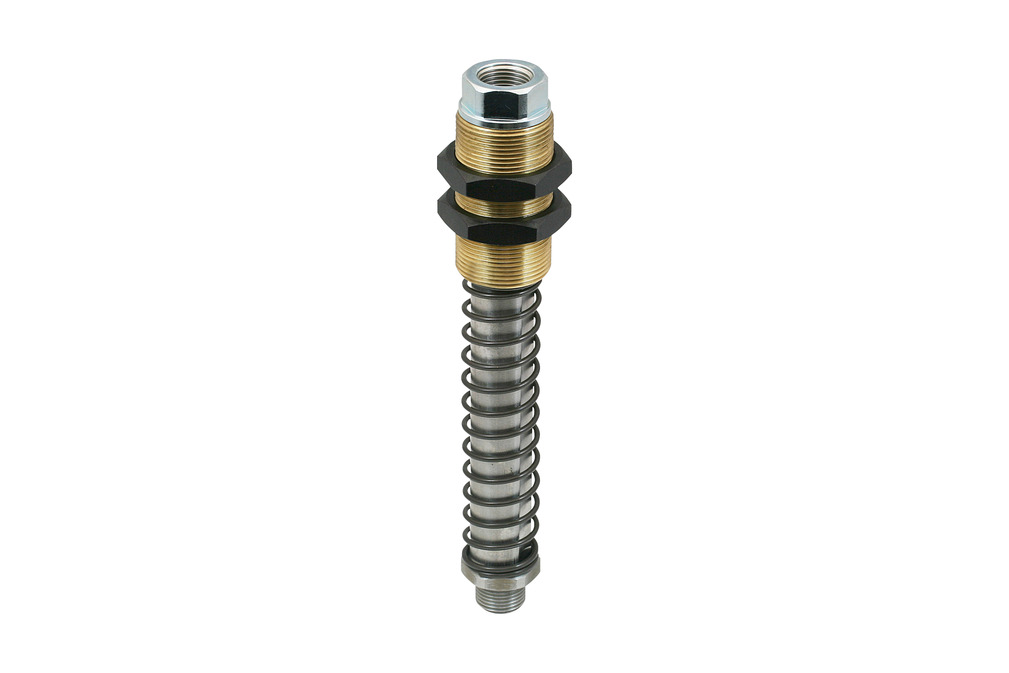

FSTE-HD G3/8-AG 75 VG
物料号: 10.01.02.00879
带阻尼和高度补偿的重载弹簧弹簧缓冲枝干
| 吸盘胶皮连接 | G3/8"-M |
| 产品系列 | FSTE-HD |
| 弹簧吸盘行程 Z | 75 (mm) |
| 形状安装元件 | 带防旋转防护装置 |
| 拧紧扭矩（最大值） | 50 (Nm) |

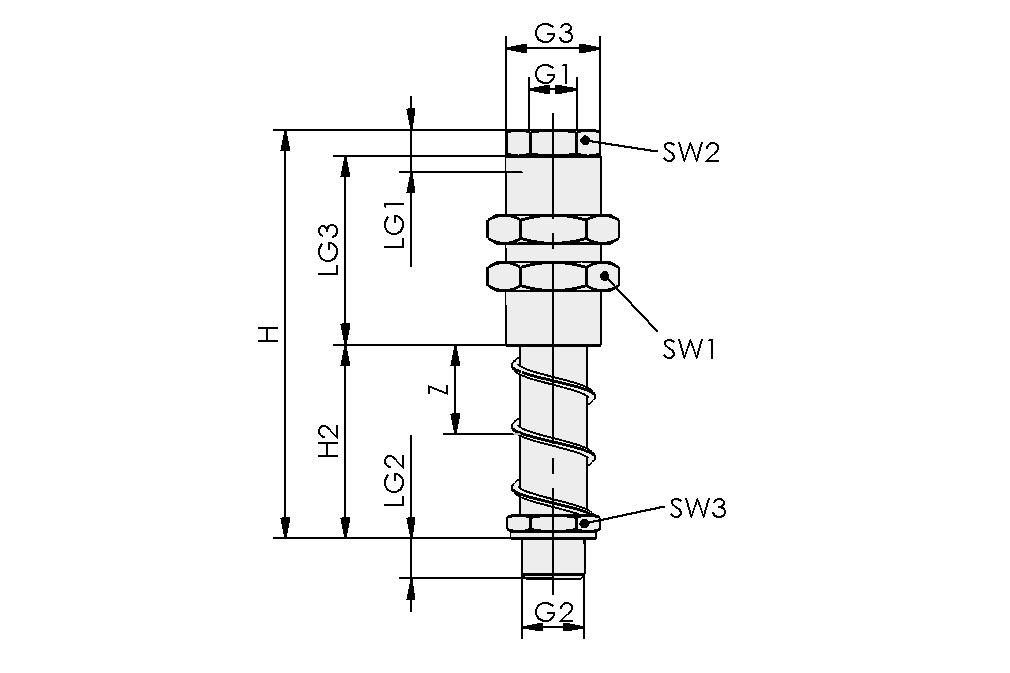

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| G1 | G3/8"-F |
| G2 | G3/8"-M |
| G3 | M30x1.5-M |
| H | 177 mm |
| H2 | 112 mm |
| LG1 | 12.8 mm |
| LG2 | 10 mm |
| LG3 | 53 mm |
| SW1 | 36 mm |
| SW2 | 24 mm |
| SW3 | 24 mm |
| Z（吸盘行程） | 75 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 弹簧弹性系数 | 1.07 N/mm |
| 弹簧预紧力 | 37.2 N |
| 弹簧弹力中心 | 77.4 N |
| 直立式负载 | 4,800 N |
| 水平式负载 | 800 N |
| 拧紧扭矩（最大值） | 50 Nm |
| 重量 | 530 g |
| 操作手柄的工作温度 | 0 ... 80 °C |
| 产品系列 | FSTE-HD |
