SXT-CL-EXT-A3-260-F40
物料号: 10.07.13.00211

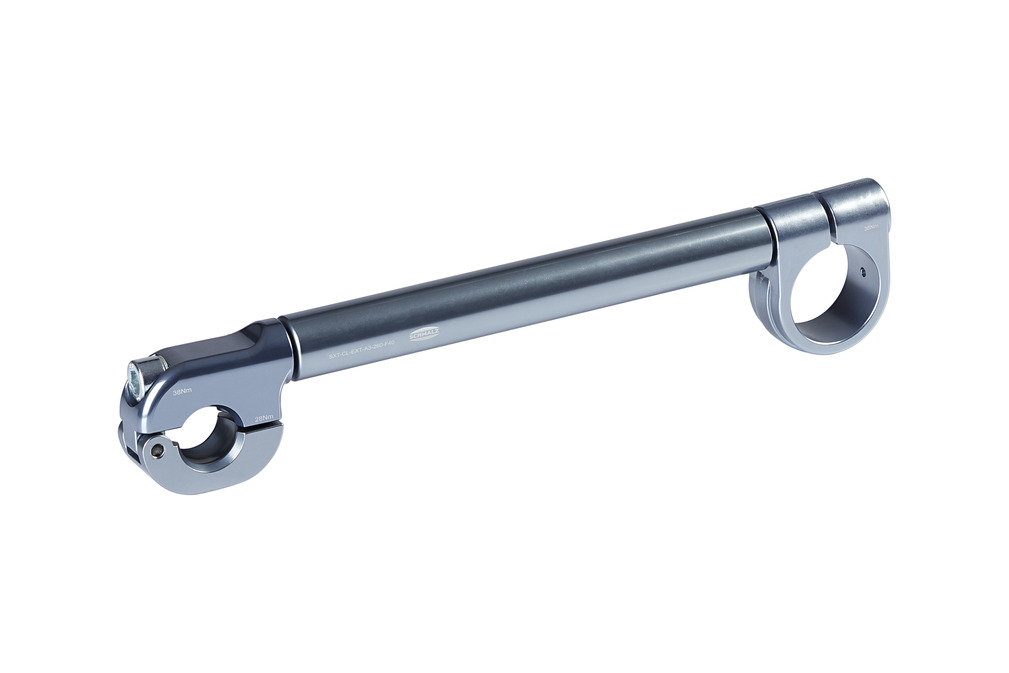

带延伸的旋转（绕轴）臂，用于连接真空组件。 连接真空元器件 带圆工具
| 外部直径 D | 40 (mm) |
| 内径 d | 28.5 (mm) |
| 孔径 X1 | 260 (mm) |
| 材料 | 铝 |
| 连接 1 | 球头 28.5 mm |

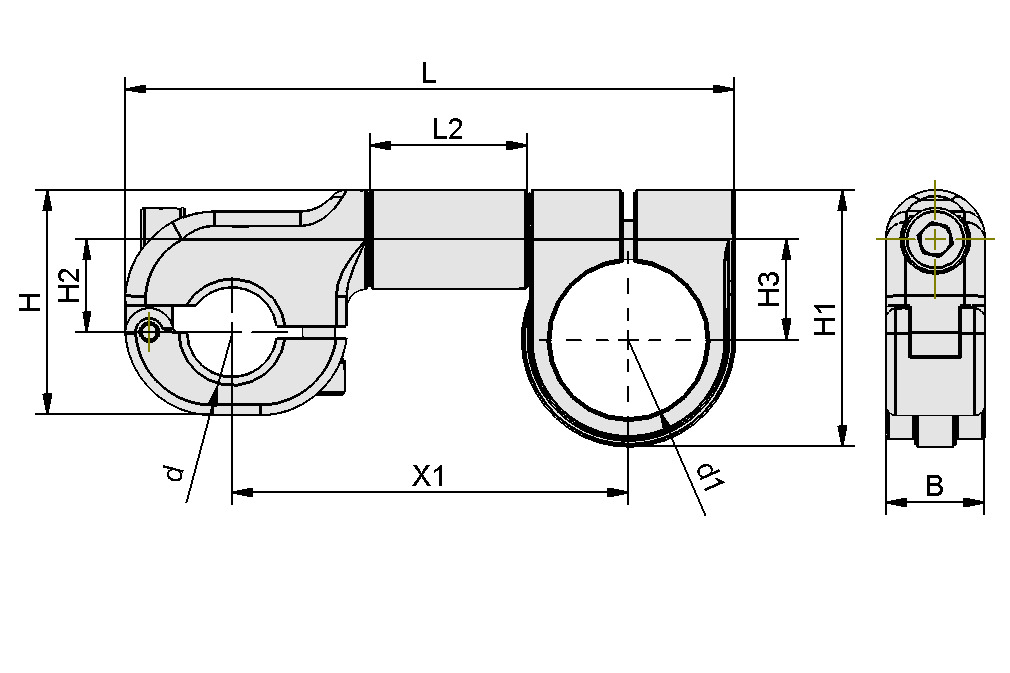

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 25 mm |
| D | 40 mm |
| d | 28.5 mm |
| H | 57 mm |
| H1 | 65 mm |
| H2 | 25.5 mm |
| H3 | 23.5 mm |
| L | 314.7 mm |
| L2 | 200 mm |
| X1 | 260 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 材料 | 铝 |
| 形状 | 母头 |
| 重量 | 570 g |
| 产品系列 | SXT |
