- 淘汰项目

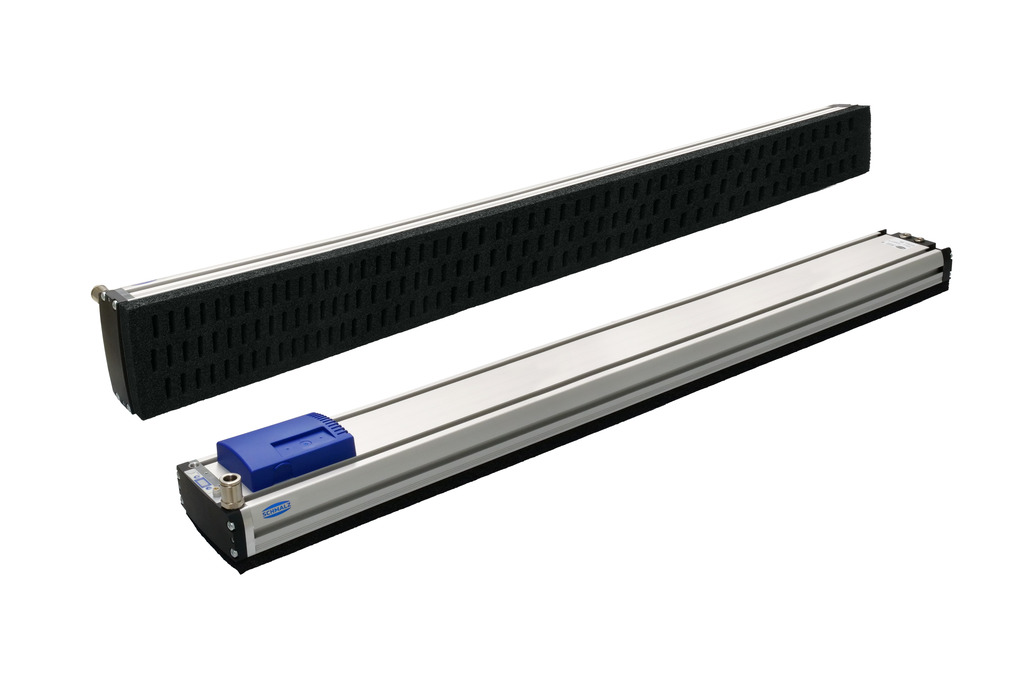

FXP-i-SVK 1234 3R18 O20 V0
物料号: 10.01.38.06691
智能区域吸具系统 集成气动真空产生装置 和球止回阀
| 长度 L | 1234 (mm) |
| 宽度 B | 130 (mm) |
| 长度 L1 | 1242 (mm) |
| 安排 | 3R18 |
| 材料类型 | Schaum Offen, Höhe 20 mm |
| 附加功能區域抓具 | V0 |
| 抽吸单元针数 | 198 |
| 增加功能区域抓具 | 2 个真空 / 吹气控制阀 |
| 设计真空产生装置 | 多级式发生器 SEMP |
| 结构真空开关 | 常开 |
| 直流电压 | 24 V - 直流 |
| 发生器的功能 | 数字节气功能 |
| 耗气量 [l/min] | 875 (l/min) |
| 重量 | 6.3 (kg) |
| 产品系列 | FXP |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 130 mm |
| B3 | 21.6 mm |
| H | 70 mm |
| H1 | 99 mm |
| H2 | 20 mm |
| H3 | 7.7 mm |
| H4 | 5.5 mm |
| H5 | 29 mm |
| L | 1,234 mm |
| L1 | 1,242 mm |
| L2 | 1,194 mm |
| L3 | 158.4 mm |
| Y1 | 90 mm |
| 阀类型 | SVK |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 安排 | 3R18 |
| 材料类型 | Schaum Offen, Höhe 20 mm |
| 抽吸单元针数 | 198 |
| 零下250 毫巴时的吸力 | 1,650 N |
| 吸率 (max.) | 2,940 l/min |
| 耗气量 [l/min] | 875 l/min |
| 电压 | 24V - DC |
| 密封件 | 密封泡沫 |
| 附加功能區域抓具 | V0 |
| 与 | |
| 增加功能区域抓具 | 2 个真空 / 吹气控制阀 |
| 重量 | 6.3 kg |
| 产品系列 | FXP |
文件
文件
软件
软件
本产品的匹配软件可在本节中找到。
| 文件 | 语种 |
|---|---|
| 英語 |
备件
EJEK-BG FXP-i 100 S NO10.01.38.06653发生器组件
| 长度 L | 130 (mm) |
| 宽度 B | 23.9 (mm) |
| 高度 H | 50 (mm) |
| 测量范围 [bar] | bar |
| 重量 | 2.4 (kg) |
| 尺寸 | 100 |
| 控制阀 | 常开 |
| 使用結構設計 | 大面积真空抓具系统 FXP-i |
MASK-FOL SVK 1194 3R18 FXP-/FMP-i10.01.38.07242正面箔片
| 长度 L | 1194 (mm) |
| 宽度 B | 109.8 (mm) |
| 高度 H | 0.4 (mm) |
| 抽吸单元的布置 | 3 行，18 毫米 |
| 测量范围 [bar] | bar |
| 使用結構設計 | 大面积真空抓具系统 FXP-i/FMP-i |
DI-PL 1234x128 3R18 LL-20x7 O20 KE10.01.38.07241密封垫（FXP/FMP/FA-X/FA-M）
| 长度 L | 1234 (mm) |
| 宽度 B | 128 (mm) |
| 高度 H | 20 (mm) |
| 抽吸单元的布置 | 3 行，18 毫米 |
| 附加功能區域抓具 | 单面胶带 |
| 测量范围 [bar] | bar |
辅料
PE-PR-39x21.3x16.7-FXP-/FMP-i10.01.38.06443用于 90 ° 偏转的光学棱镜
| 长度 L | 39 (mm) |
| 宽度 B | 21.3 (mm) |
| 高度 H | 16.7 (mm) |
| 孔径 X1 | 31 (mm) |
| 使用結構設計 | 大面积真空抓具系统 FXP-i/FMP-i |
FLK G1/2-IG G1/2-AG10.01.03.00175灵活的安装真空吸盘，用于
适配器，接头可适应于倾斜表面
| 螺纹 G1 | G1/2"-F |
| 螺纹 G2 | G1/2"-M |
| 操作手柄的工作温度 | 0 ... 70 °C |
FST-FLEX 25 HD1 G1/2-AG G3/8-IG10.01.10.05697具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 25 (mm) |
| 形状安装元件 | 重载的 1 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-FLEX 25 HD2 G1/2-AG G3/8-IG10.01.10.05695具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 25 (mm) |
| 形状安装元件 | 重载的 2 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-FLEX 50 HD1 G1/2-AG G3/8-IG10.01.10.05687具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 50 (mm) |
| 形状安装元件 | 重载的 1 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-FLEX 50 HD2 G1/2-AG G3/8-IG10.01.10.05168具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 50 (mm) |
| 形状安装元件 | 重载的 2 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-FLEX 75 HD1 G1/2-AG G3/8-IG10.01.10.05698具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 75 (mm) |
| 形状安装元件 | 重载的 1 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-FLEX 75 HD2 G1/2-AG G3/8-IG10.01.10.05696具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 75 (mm) |
| 形状安装元件 | 重载的 2 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-STARR 25 HD1 G1/2-AG G3/8-IG10.01.10.05810具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 25 (mm) |
| 形状安装元件 | 重载的 1 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-STARR 25 HD2 G1/2-AG G3/8-IG10.01.10.05806具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 25 (mm) |
| 形状安装元件 | 重载的 2 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-STARR 50 HD1 G1/2-AG G3/8-IG10.01.10.05809具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 50 (mm) |
| 形状安装元件 | 重载的 1 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-STARR 50 HD2 G1/2-AG G3/8-IG10.01.10.05805具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 50 (mm) |
| 形状安装元件 | 重载的 2 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-STARR 75 HD1 G1/2-AG G3/8-IG10.01.10.05808具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 75 (mm) |
| 形状安装元件 | 重载的 1 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-STARR 75 HD2 G1/2-AG G3/8-IG10.01.10.05803具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 75 (mm) |
| 形状安装元件 | 重载的 2 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
MOD-FLAN 120x120 FXP-FMP10.01.21.00244法兰模块
| 长度 L | 120 (mm) |
| 宽度 B | 120 (mm) |
| 高度 H | 60 (mm) |
| 测量范围 [bar] | bar |
| 螺纹 G1 | G1/2"-F |
| 重量 | 1.1 (kg) |
| 使用結構設計 | 大面积真空抓具系统 FXP-FMP |
SET FXC-FMC10.01.21.01291安装套件
| 长度 L | 119 (mm) |
| 宽度 B | 119 (mm) |
| 高度 H | 9.6 (mm) |
| 测量范围 [bar] | bar |
| 螺纹 G1 | G1/2"-F |
| 使用結構設計 | 大面积真空抓具系统 FXC-FMC |
SET FXP-FMP10.01.21.02407安装套装
| 长度 L | 232 (mm) |
| 宽度 B | 119 (mm) |
| 高度 H | 119 (mm) |
| 测量范围 [bar] | bar |
| 重量 | 1.3 (kg) |
| 使用結構設計 | 大面积真空抓具系统 FXP-FMP |
VSL 12-9 PU MI-TR10.07.09.00037真空和压缩空气系统软管
| 外部直径 D | 12 (mm) |
| 内径 d | 9 (mm) |
| 最大长度 | 50 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 70 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 颜色 | 乳白色透明 |
NUT-STEI 20x20 M8-IG 1025.09.06.00012用于型材插槽的螺母
| 宽度 B | 20 (mm) |
| 高度 H | 4.9 (mm) |
| 材料 | 钢 |
| 长度 L | 20 (mm) |
| 螺纹 G1 | M8-F |
| 形状安装元件 | 有台阶 |
| 表面 | 镀锌 |
| 重量 | 15.9 (g) |
NUT-STEI 20x20 M6-IG 1025.09.06.00036用于型材插槽的螺母
| 宽度 B | 20 (mm) |
| 高度 H | 5 (mm) |
| 材料 | 钢 |
| 长度 L | 20 (mm) |
| 螺纹 G1 | M6-F |
| 形状安装元件 | 有台阶 |
| 表面 | 镀锌 |
ABDK-PROF-10x7x1450-KU-SW-FXP-FMP26.07.03.00002封面简介
| 长度 L | 1450 (mm) |
| 宽度 B | 10 (mm) |
| 高度 H | 7 (mm) |
| 材料 | 塑料 |
| 颜色 | 黑色 |
| 测量范围 [bar] | bar |
| 使用結構設計 | 大面积真空抓具系统 FXP-FMP |
FLAN-PL 120x120x10 FXC-FMC10.01.21.00313法兰盘
| 长度 L | 120 (mm) |
| 宽度 B | 120 (mm) |
| 高度 H | 10 (mm) |
| 测量范围 [bar] | bar |
| 使用結構設計 | 大面积真空抓具系统 FXC-FMC |
FLK G1/2-IG G1/2-AG V10.01.03.00207灵活的安装真空吸盘，用于
适配器，接头可适应于倾斜表面
| 螺纹 G1 | G1/2"-F |
| 螺纹 G2 | G1/2"-M |
| 操作手柄的工作温度 | 0 ... 70 °C |
| 形状安装元件 | 加强 |
