FXP-S-SVK 442 5R36 SPB2-20-P
物料号: 10.01.38.00958
大面积真空抓具系统 集成气动真空系统 球止回阀
| 长度 L | 442 (mm) |
| 宽度 B | 130 (mm) |
| 安排 | 5R36 |
| 抽吸单元针数 | 55 |
| 增加功能区域抓具 | 1x 真空 / 吹气控制阀 |
| 设计真空产生装置 | 多级式发生器 SEMP |
| 结构真空开关 | PNP 开关 |
| 直流电压 | 24 V - 直流 |
| 耗气量 [l/min] | 250 (l/min) |
| 重量 | 3.6 (kg) |
| 产品系列 | FXP |

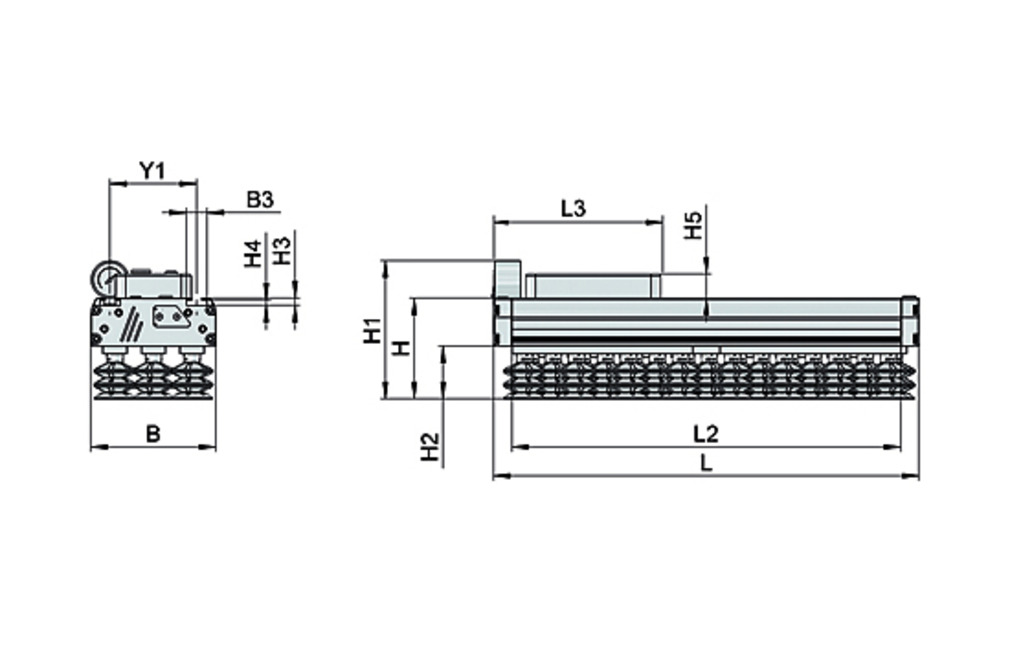

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 130 mm |
| B3 | 21.6 mm |
| H | 83 mm |
| H1 | 122 mm |
| H2 | 33 mm |
| H3 | 7.7 mm |
| H4 | 5.5 mm |
| H5 | 28 mm |
| L | 442 mm |
| L2 | 402 mm |
| L3 | 154 mm |
| Y1 | 90 mm |
| 阀类型 | SVK |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 安排 | 5R36 |
| 抽吸单元针数 | 55 |
| 零下250 毫巴时的吸力 | 180 N |
| 吸率 (max.) | 1,050 l/min |
| 耗气量 [l/min] | 250 l/min |
| 电压 | 24V - DC |
| 密封件 | 吸盘 |
| 增加功能区域抓具 | 1x 真空 / 吹气控制阀 |
| 重量 | 3.6 kg |
| 产品系列 | FXP |
