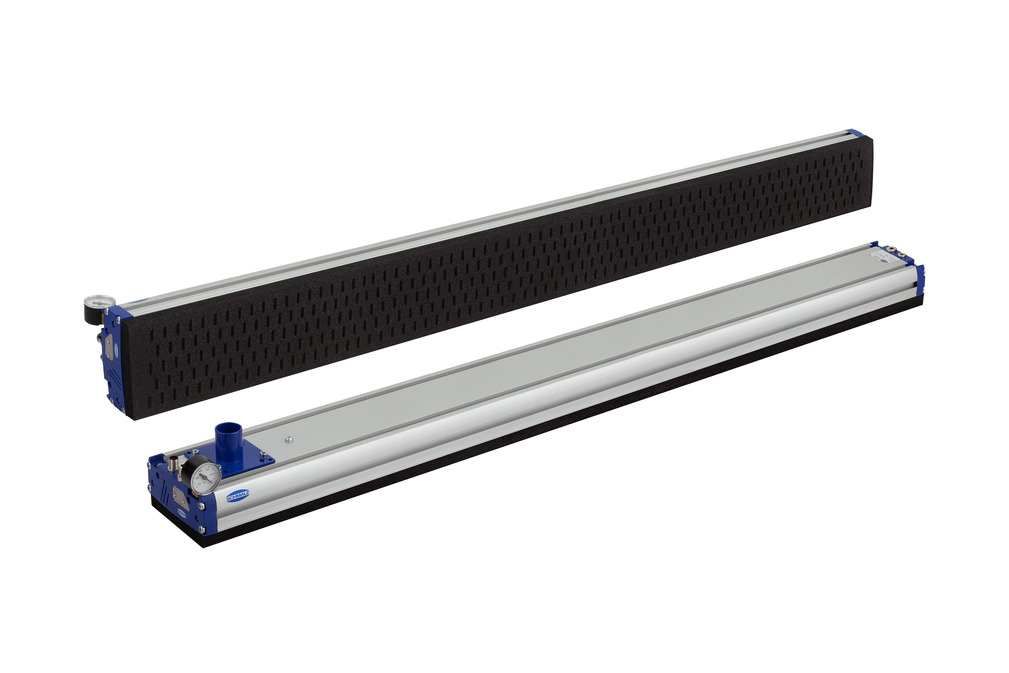

FMP-S-SVK 1234 5R18 O10O10 G60
物料号: 10.01.38.03447
大面积真空吸具系统 连接外部真空产生装置，带球止回阀
| 长度 L | 1234 (mm) |
| 宽度 B | 130 (mm) |
| 安排 | 5R18 |
| 材料类型 | Schaum Offen, Höhe 2 x 10 mm |
| 形状配件 | 直线 |
| 外部直径 D | 60 (mm) |
| 增加功能区域抓具 | 1x 真空 / 吹气控制阀 |
| 最大耗气量 吹气 | 800 (l/min) |
| 重量 | 5.8 (kg) |
| 产品系列 | FMP |

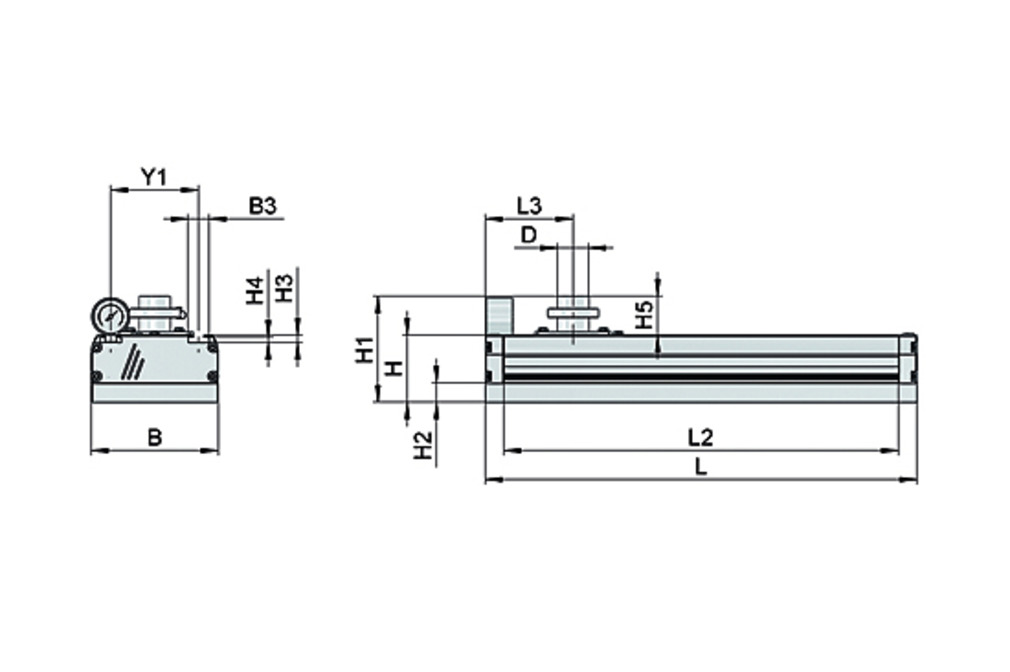

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 130 mm |
| B3 | 21.6 mm |
| D | 60 mm |
| H | 70 mm |
| H1 | 116 mm |
| H2 | 20 mm |
| H3 | 7.7 mm |
| H4 | 5.5 mm |
| H5 | 46 mm |
| L | 1,234 mm |
| L2 | 1,194 mm |
| L3 | 77 mm |
| Y1 | 90 mm |
| 阀类型 | SVK |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 安排 | 5R18 |
| 材料类型 | Schaum Offen, Höhe 2 x 10 mm |
| 抽吸单元针数 | 330 |
| 零下250 毫巴时的吸力 | 1,270 N |
| 电压 | 24V - DC |
| 电气的连接 | 4针M12公插头 |
| 增加功能区域抓具 | 1x 真空 / 吹气控制阀 |
| 重量 | 5.8 kg |
| 密封件 | 密封泡沫 |
| 聚氨酯 = -0.25 bar 时的排气速率 | 900 l/min |
| 产品系列 | FMP |
文件
文件
备件
MASK-FOL SVK 1194 5R18 FXP-FMP10.01.38.00523正面箔片
| 长度 L | 1194 (mm) |
| 宽度 B | 109.8 (mm) |
| 高度 H | 0.4 (mm) |
| 抽吸单元的布置 | 5 行，18 毫米 |
| 测量范围 [bar] | bar |
| 使用結構設計 | 大面积真空抓具系统 FXP-FMP |

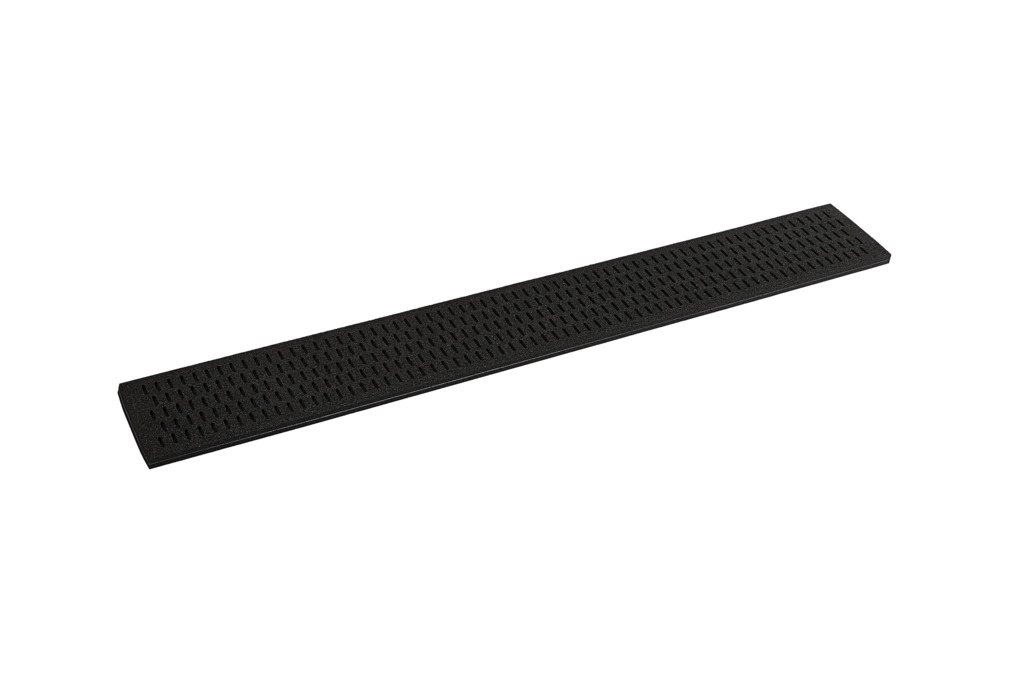

DI-PL 1234-5R18 O10O10 FXP-FMP10.01.38.00867海绵吸盘
| 长度 L | 1234 (mm) |
| 宽度 B | 128 (mm) |
| 安排 | 5R18 |
| 使用結構設計 | 大面积真空抓具系统 FXP-FMP |
辅料
ABDK-PROF-10x7x1450-KU-SW-FXP-FMP26.07.03.00002封面简介
| 长度 L | 1450 (mm) |
| 宽度 B | 10 (mm) |
| 高度 H | 7 (mm) |
| 材料 | 塑料 |
| 颜色 | 黑色 |
| 测量范围 [bar] | bar |
| 使用結構設計 | 大面积真空抓具系统 FXP-FMP |
FLK G1/2-IG G1/2-AG10.01.03.00175灵活的安装真空吸盘，用于
适配器，接头可适应于倾斜表面
| 螺纹 G1 | G1/2"-F |
| 螺纹 G2 | G1/2"-M |
| 操作手柄的工作温度 | 0 ... 70 °C |
FST-FLEX 25 HD1 G1/2-AG G3/8-IG10.01.10.05697具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 25 (mm) |
| 形状安装元件 | 重载的 1 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-FLEX 25 HD2 G1/2-AG G3/8-IG10.01.10.05695具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 25 (mm) |
| 形状安装元件 | 重载的 2 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-FLEX 50 HD1 G1/2-AG G3/8-IG10.01.10.05687具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 50 (mm) |
| 形状安装元件 | 重载的 1 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-FLEX 50 HD2 G1/2-AG G3/8-IG10.01.10.05168具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 50 (mm) |
| 形状安装元件 | 重载的 2 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-FLEX 75 HD1 G1/2-AG G3/8-IG10.01.10.05698具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 75 (mm) |
| 形状安装元件 | 重载的 1 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-FLEX 75 HD2 G1/2-AG G3/8-IG10.01.10.05696具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 75 (mm) |
| 形状安装元件 | 重载的 2 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-STARR 25 HD1 G1/2-AG G3/8-IG10.01.10.05810具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 25 (mm) |
| 形状安装元件 | 重载的 1 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-STARR 25 HD2 G1/2-AG G3/8-IG10.01.10.05806具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 25 (mm) |
| 形状安装元件 | 重载的 2 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-STARR 50 HD1 G1/2-AG G3/8-IG10.01.10.05809具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 50 (mm) |
| 形状安装元件 | 重载的 1 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-STARR 50 HD2 G1/2-AG G3/8-IG10.01.10.05805具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 50 (mm) |
| 形状安装元件 | 重载的 2 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-STARR 75 HD1 G1/2-AG G3/8-IG10.01.10.05808具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 75 (mm) |
| 形状安装元件 | 重载的 1 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-STARR 75 HD2 G1/2-AG G3/8-IG10.01.10.05803具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 75 (mm) |
| 形状安装元件 | 重载的 2 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
MOD-FLAN 120x120 FXP-FMP10.01.21.00244法兰模块
| 长度 L | 120 (mm) |
| 宽度 B | 120 (mm) |
| 高度 H | 60 (mm) |
| 测量范围 [bar] | bar |
| 螺纹 G1 | G1/2"-F |
| 重量 | 1.1 (kg) |
| 使用結構設計 | 大面积真空抓具系统 FXP-FMP |
SET FXC-FMC10.01.21.01291安装套件
| 长度 L | 119 (mm) |
| 宽度 B | 119 (mm) |
| 高度 H | 9.6 (mm) |
| 测量范围 [bar] | bar |
| 螺纹 G1 | G1/2"-F |
| 使用結構設計 | 大面积真空抓具系统 FXC-FMC |
SET FXP-FMP10.01.21.02407安装套装
| 长度 L | 232 (mm) |
| 宽度 B | 119 (mm) |
| 高度 H | 119 (mm) |
| 测量范围 [bar] | bar |
| 重量 | 1.3 (kg) |
| 使用結構設計 | 大面积真空抓具系统 FXP-FMP |
VAM 40 V U BAR10.07.02.00046用于模拟测量和监测真空的真空计（压力计）
| 宽度 B | 23 (mm) |
| 高度 H | 46 (mm) |
| 外部直径 D | 40 (mm) |
| 测量范围 [bar] | -1,00 ... 0,00 bar |
| 形状压力计 | 底部连接件 |
| 螺纹 G1 | G1/8"-M |
| 重量 | 0.06 (kg) |
VSL 71-60 PU-DS-AS TR10.07.09.00034真空和压缩空气系统软管
| 外部直径 D | 71 (mm) |
| 内径 d | 60 (mm) |
| 最大长度 | 20 (m) |
| 材料 软管 | 聚氨酯、螺旋钢丝、防静电 |
| 最小弯曲半径 | 40 (mm) |
| 压力范围（操作手柄压力） [bar] | -0,74 ... 2,55 bar |
| 操作手柄的工作温度 | -40 ... 90 °C |
| 颜色 | 透明色 |
VS-MONT 50x15.8x25 VS10.06.02.00343真空开关（安装）
| 长度 L | 50 (mm) |
| 宽度 B | 15.8 (mm) |
| 高度 H | 25 (mm) |
| 特别的功能 | 可直立安装 |
| 测量范围 [bar] | bar |
| 使用結構設計 | 真空开关 |
VS-MONT 76.5x19 VSi FXP-FMP10.01.38.02485真空开关（安装）
| 长度 L | 76.5 (mm) |
| 宽度 B | 19 (mm) |
| 特别的功能 | 可直立安装 |
| 附加功能區域抓具 | 真空和压力开关 VSi |
| 测量范围 [bar] | bar |
| 与 | 真空压力开关 |
| 使用結構設計 | 大面积真空抓具系统 FXP-FMP |
VSL 8-6 PU MI-TR10.07.09.00003真空和压缩空气系统软管
| 外部直径 D | 8 (mm) |
| 内径 d | 6 (mm) |
| 最大长度 | 500 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 45 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 颜色 | 乳白色透明 |
FLAN-PL 120x120x10 FXC-FMC10.01.21.00313法兰盘
| 长度 L | 120 (mm) |
| 宽度 B | 120 (mm) |
| 高度 H | 10 (mm) |
| 测量范围 [bar] | bar |
| 使用結構設計 | 大面积真空抓具系统 FXC-FMC |
FLK G1/2-IG G1/2-AG V10.01.03.00207灵活的安装真空吸盘，用于
适配器，接头可适应于倾斜表面
| 螺纹 G1 | G1/2"-F |
| 螺纹 G2 | G1/2"-M |
| 操作手柄的工作温度 | 0 ... 70 °C |
| 形状安装元件 | 加强 |
SCHL-AN 60-79x79x45 FMP-S10.01.38.03582软管连接器 - 预装直通接头
| 长度 L | 79 (mm) |
| 宽度 B | 79 (mm) |
| 高度 H | 45 (mm) |
| 孔径 X1 | 50 (mm) |
| 孔径 Y1 | 62 (mm) |
| 外部直径 D | 60 (mm) |
| 使用結構設計 | 大面积真空抓具系统 FMP-S |
SCHL-AN W 60-79x79x45 FMP-S10.01.38.03983软管连接器 - 90° 预装配
| 长度 L | 79 (mm) |
| 宽度 B | 79 (mm) |
| 高度 H | 45 (mm) |
| 孔径 X1 | 62 (mm) |
| 孔径 Y1 | 50 (mm) |
| 外部直径 D | 60 (mm) |
| 使用結構設計 | 大面积真空抓具系统 FMP-S |
VRS-PL 79x79x12 SPZ G2-IG10.01.21.01280密封垫 - 预装配
| 长度 L | 79 (mm) |
| 宽度 B | 79 (mm) |
| 高度 H | 12 (mm) |
| 螺纹 G1 | G2"-F |
| 使用結構設計 | 施迈茨-托盘码垛机 |
