- 淘汰项目

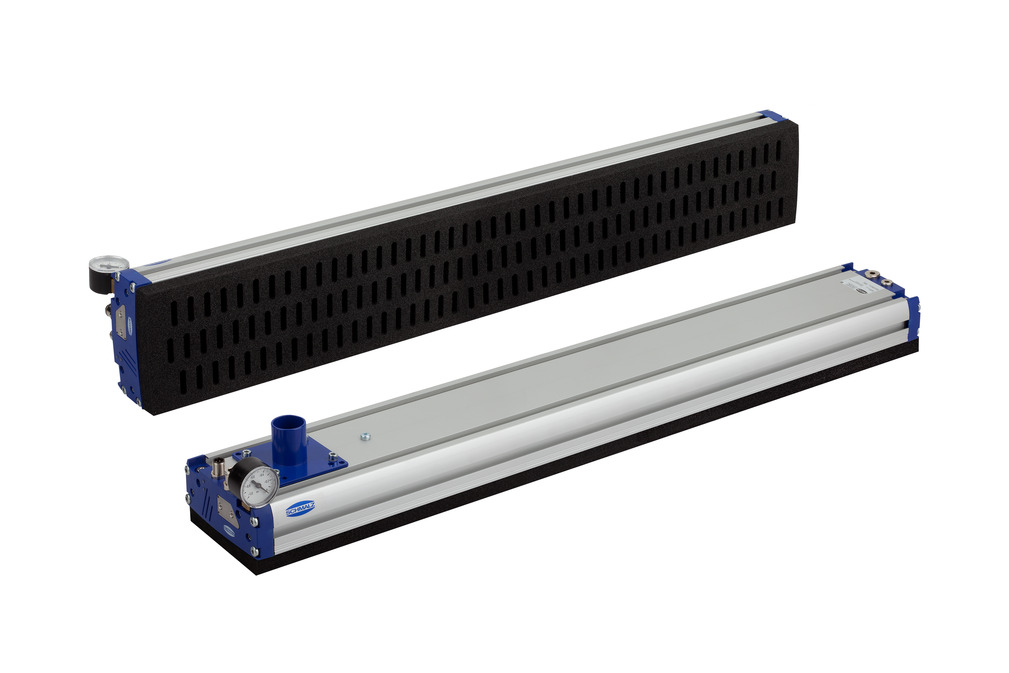

FMP-S-SVK 838 3R18 O20 G60
物料号: 10.01.38.03421
大面积真空吸具系统 连接外部真空产生装置，带球止回阀
| 长度 L | 838 (mm) |
| 宽度 B | 130 (mm) |
| 安排 | 3R18 |
| 材料类型 | Schaum Offen, Höhe 20 mm |
| 形状配件 | 直线 |
| 外部直径 D | 60 (mm) |
| 增加功能区域抓具 | 1x 真空 / 吹气控制阀 |
| 最大耗气量 吹气 | 800 (l/min) |
| 重量 | 4.3 (kg) |
| 产品系列 | FMP |

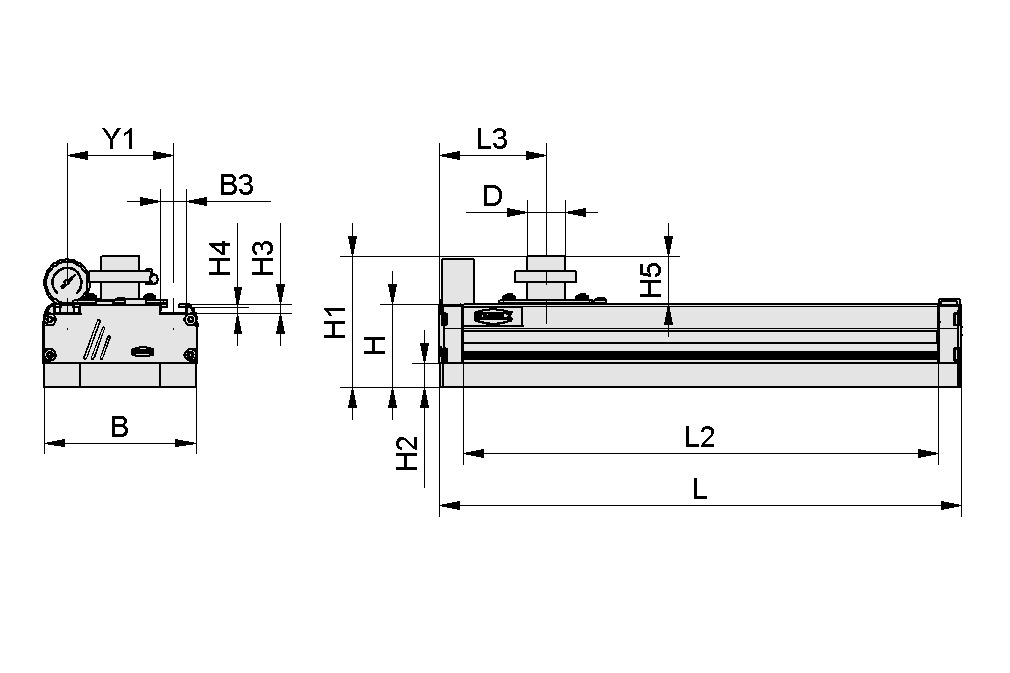

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 130 mm |
| B3 | 21.6 mm |
| D | 60 mm |
| H | 70 mm |
| H1 | 116 mm |
| H2 | 20 mm |
| H3 | 7.7 mm |
| H4 | 5.5 mm |
| H5 | 46 mm |
| L | 838 mm |
| L2 | 798 mm |
| L3 | 77 mm |
| Y1 | 90 mm |
| 阀类型 | SVK |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 安排 | 3R18 |
| 材料类型 | Schaum Offen, Höhe 20 mm |
| 抽吸单元针数 | 132 |
| 零下250 毫巴时的吸力 | 1,090 N |
| 电压 | 24V - DC |
| 电气的连接 | 4针M12公插头 |
| 增加功能区域抓具 | 1x 真空 / 吹气控制阀 |
| 重量 | 4.3 kg |
| 密封件 | 密封泡沫 |
| 聚氨酯 = -0.25 bar 时的排气速率 | 600 l/min |
| 产品系列 | FMP |
文件
文件
备件
MASK-FOL SVK 798 3R18 FXP-FMP10.01.38.00318正面箔片
| 长度 L | 798 (mm) |
| 宽度 B | 109.8 (mm) |
| 高度 H | 0.4 (mm) |
| 抽吸单元的布置 | 3 行，18 毫米 |
| 测量范围 [bar] | bar |
| 使用結構設計 | 大面积真空抓具系统 FXP-FMP |
DI-PL 838x128 3R18 LL-20x7 O20 KE10.01.38.00140密封盖子 (FXP/FMP)
| 长度 L | 838 (mm) |
| 宽度 B | 128 (mm) |
| 安排 | 3R18 |
| 附加功能區域抓具 | 单面胶带 |
辅料
SCHL-AN 60-79x79x45 FMP-S10.01.38.03582软管连接器 - 预装直通接头
| 长度 L | 79 (mm) |
| 宽度 B | 79 (mm) |
| 高度 H | 45 (mm) |
| 孔径 X1 | 50 (mm) |
| 孔径 Y1 | 62 (mm) |
| 外部直径 D | 60 (mm) |
| 使用結構設計 | 大面积真空抓具系统 FMP-S |
SCHL-AN W 60-79x79x45 FMP-S10.01.38.03983软管连接器 - 90° 预装配
| 长度 L | 79 (mm) |
| 宽度 B | 79 (mm) |
| 高度 H | 45 (mm) |
| 孔径 X1 | 62 (mm) |
| 孔径 Y1 | 50 (mm) |
| 外部直径 D | 60 (mm) |
| 使用結構設計 | 大面积真空抓具系统 FMP-S |
VRS-PL 79x79x12 SPZ G2-IG10.01.21.01280密封垫 - 预装配
| 长度 L | 79 (mm) |
| 宽度 B | 79 (mm) |
| 高度 H | 12 (mm) |
| 螺纹 G1 | G2"-F |
| 使用結構設計 | 施迈茨-托盘码垛机 |
