VCSP-O D150x16 RB AL10.01.18.04237真空吸块的吸盘、
顶部
| 直径 | 150 (mm) |
| 高度 H | 16 (mm) |
| 操作手柄的工作温度 | |
| 增加功能真空吸块 | 摩擦衬里 |
| 材料 | 铝 |
| 使用結構設計 | 真空吸块 VCBL-GL |
- 新的
VCBL-GL D150x150
物料号: 10.01.18.04288
带气管连接的真空吸块 用于平滑台面，用于玻璃工艺
| 外部直径 D | 150 (mm) |
| 高度 H | 150 (mm) |
| 吸盘底部尺寸 | 直径150 mm |
| 直径 真空连接 | 8 (mm) |

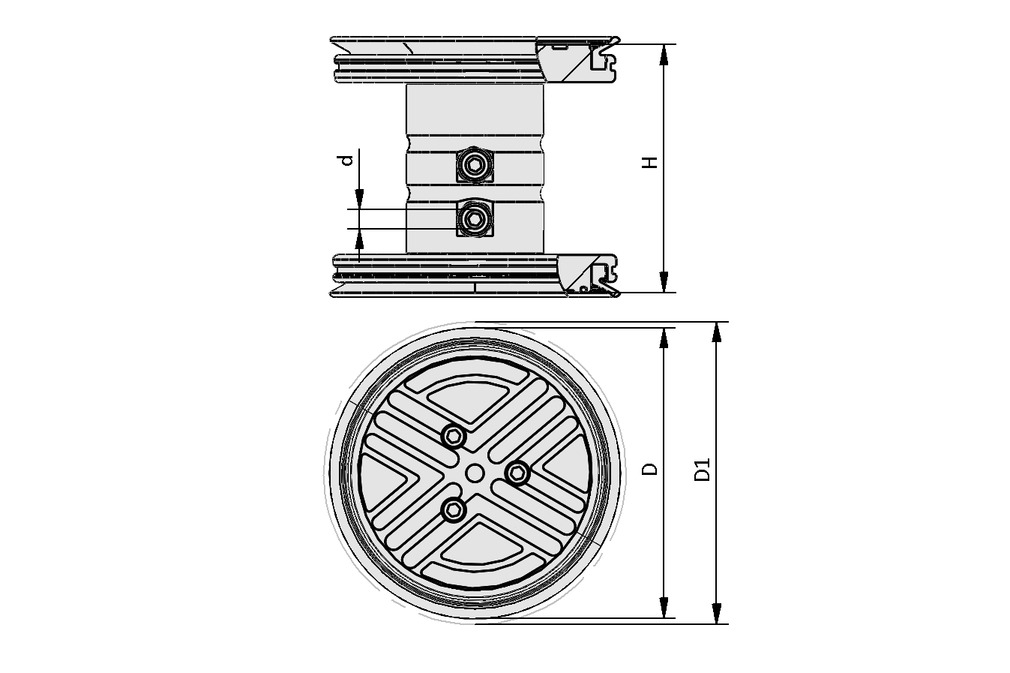

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| D | 150 mm |
| D1 | 154 mm |
| d | 8 mm |
| H | 150 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 重复性 | ± 0.06 mm |
| 重量 | 2.99 kg |
文件
文件
备件
STV-GE G1/8-AG 810.08.02.00349推入式接头，直形
| 外部直径 D | 13.7 (mm) |
| 内径 d | 8 (mm) |
| 软管外直径 | 8 (mm) |
| 长度 L | 20 (mm) |
| 螺纹 G1 | G1/8"-M |
| 操作手柄的工作温度 | |
| 材料 | 黄铜 |
| 表面 |
